Warum wählen immer mehr Bauinspektionen Wärmebildkameras?

1. Einführung

Bei der Gebäudewartung haben sich traditionelle Inspektionsmethoden weitgehend auf manuelle Patrouillen und partielle Demontagen zur Prüfung gestützt. Obwohl kostengünstig, weisen diese Ansätze erhebliche Einschränkungen auf: Zahlreiche potenzielle Gefahren wie Wanddurchfeuchtungen, Rohrverstopfungen oder elektrische Überlastungen bleiben schwierig zu entdecken; partielle Demontagen sind nicht nur zeit- und arbeitsaufwendig, sondern können auch sekundäre Schäden verursachen; manuelle Inspektionen leiden unter geringer Effizienz und schlechter Genauigkeit, was oft zu verzögerter Problemlösung und erhöhten Wartungskosten führt. Da das Gebäudeausmaß und die Managementkomplexität stetig zunehmen, benötigt die Branche dringend effiziente, präzise und nicht-invasive Inspektionswerkzeuge. Die Thermografie-Technologie hat sich folglich rasch als ideale Lösung etabliert.

2. Problemfelder traditioneller Inspektionsmethoden

1) Hohe Problemunterschwelligkeit

Probleme wie beschädigte Wärmedämmung oder Dachlecks sind oft innerhalb der Bauwerke verborgen, was es schwierig macht, sie auf herkömmliche Weise visuell zu beurteilen.

2) Hochgradig zerstörende Inspektion

Inspektionen erfordern häufig die Demontage von Bauteilen, was die Kosten erhöht und die Nutzung des Gebäudes stört.

3) Mangel an objektiven Daten

Eine starke Abhängigkeit von manueller Erfahrung führt zu subjektiven Ergebnissen ohne quantitative Belege.

4) Signifikante Effizienz-Kosten-Abwägungen

Umfangreiche Gebäudeprüfungen erfordern lange Zyklen, wiederholte Prüfungen sind schwierig, und die Arbeitskosten sind hoch.

3. Prinzipien und Vorteile der Wärmebildtechnologie

1) Arbeitsweise

In der Natur senden alle Objekte über dem absoluten Nullpunkt ständig Infrarotstrahlungsenergie aus – Gebäude sind dabei keine Ausnahme. Die Infrarotstrahlungseigenschaften eines Objekts korrelieren eng mit seiner Oberflächentemperatur. Daher spiegelt die genaue Messung der natürlichen Infrarotstrahlung eines Objekts seine Oberflächentemperaturverteilung wider.

Die Infrarot-Thermographie-Technologie basiert auf diesem Prinzip: Infrarotdetektoren erfassen die von einer Zieloberfläche emittierte Strahlung und wandeln sie in sichtbare Wärmebilder um. In diesen Bildern entsprechen unterschiedliche Farben verschiedenen Temperaturstufen. Wenn in einer Gebäudestruktur Wärmeleitungsanomalien auftreten, manifestieren sich die lokalen Temperaturverteilungen als deutliche Farbunterschiede im Vergleich zu den umgebenden Bereichen, wodurch potenzielle strukturelle Defekte und Energieverluste aufgedeckt werden.

2) Vorteile

① Nicht zerstörende und sichere Inspektion: Die Inspektionen werden ohne die Notwendigkeit des Abreißens von Wänden, Bohrens oder Demontierens von Strukturen abgeschlossen, wodurch Schäden am Gebäude vermieden und die Sicherheit der Inspektionspersonen gewährleistet werden.

② Effiziente Inspektion: Thermografiegeräte können in kurzer Zeit große Bereiche scannen, wodurch ein umfassender Überblick über die gesamte Temperaturverteilung gewonnen und die InspektionsEffizienz erheblich verbessert wird.

③ Intuitive und nachverfolgbar Daten: Anomalien werden visuell über Thermogramme hervorgehoben, was die anschließende Analyse, die Berichterstellung und historische Vergleiche erleichtert, um wissenschaftliche Grundlage für die Beurteilung der Energieeffizienz und der Mängel von Gebäuden bereitzustellen.

④ Unterstützt die vorbeugende Wartung: Ermöglicht die frühzeitige Erkennung potenzieller Energieverluste, Leckagerisiken und Ausfälle von Ausrüstungen, was eine "frühe Entdeckung und frühzeitige Intervention" ermöglicht.

⑤ Anwendbarkeit in mehreren Szenarien: Eignet sich für verschiedene Inspektionsszenarien, einschließlich der Prüfung der Wärmedämmung von Wänden, des Wassereintritts in Dächer, von Fußbodenheizungsnetzen und elektrischer Ausrüstungen, und erfüllt mühelos die unterschiedlichen Anforderungen an die Gebäudebewertung.

4. Anwendungsfälle der Wärmebildtechnik bei der Gebäudeprüfung

1) Prüfung von Fußbodenheizungen und Nahwärmenetzen

In Gebäudheizungssystemen können sowohl Fußbodenheizungsrohre als auch Nahwärmenetze Probleme wie Rohrverstopfungen, Lecks, unzureichende Wärmedämmung oder ungleichmäßige Wärmeverteilung aufweisen. Traditionelle Inspektionsmethoden verlassen sich oft auf manuelles Fachwissen und haben Schwierigkeiten, eine intuitive Darstellung der Temperaturverteilung zu liefern - ein Prozess, der sowohl zeitaufwendig als auch ungenau ist. Infrarot-Wärmebildkameras ermöglichen die umfassende Überwachung des Betriebszustands von Heizungssystemen durch Echtzeit-Wärmebilder:

① Für zentrale Heiznetze: Thermografie ermöglicht die Überwachung von Wärmeverlusten entlang der Rohrleitungsrouten und erkennt schnell Bereiche mit verschlechterter Isolierung, Dichtungsundichtigkeiten oder erheblicher Wärmeabstrahlung. Dies hilft dem Wartungspersonal, potenzielle Gefahrenprompt zu entdecken, Wärmeverschwendung und Unfälle zu vermeiden.

② Für Fußbodenheizungen: Thermografie scannt schnell die Oberflächentemperaturverteilung und zeigt die Heizgleichmäßigkeit visuell. Treten Rohrbrüche, Verstopfungen oder Undichtigkeiten auf, erscheinen auf der Oberfläche deutliche abnormale Temperaturzonen. Die Inspektoren können die Störungen ohne Ausgrabung lokalisieren, was die Reparaturleistung erheblich verbessert.

2) Dachendichtigkeitserkennung

Wassereinbruch ist ein häufiges, aber schwieriges Problem bei Gebäudeprüfungen. Traditionelle Methoden verlassen sich auf visuelle Inspektionen oder destruktive Probenahme, was sich als ineffizient erweist und inkonsistente Ergebnisse liefert.

Infrarot-Thermografie-Kameras identifizieren schnell feuchtigkeitshaltige Bereiche, indem sie geringfügige Temperaturunterschiede an Wandflächen erfassen. Aufgrund der Wärmeabsorptionseffekte der Verdunstung an Leckstellen liegen ihre Oberflächentemperaturen in der Regel unter denen der umgebenden trockenen Bereiche, was auf Thermografien zu „Kaltstellen“ führt. Prüfer können die Ausdehnung des Lecks visuell bestimmen und seine Richtung beurteilen, ohne die Wände zu beschädigen, und so wissenschaftliche Beweise für die nachfolgenden Reparaturen liefern.

3) Defekterkennung der Wärmedämmschicht

Die Außenwanddämmung von Gebäuden wirkt sich nicht nur auf den Energieverbrauch und die Kohlendioxidemissionen aus, sondern auch auf die Langlebigkeit der Struktur und das Wohlbefinden der Bewohner. Jegliche Beschädigung, Ablösung oder ungleichmäßige Dicke der Dämmschicht lässt Wärme durch die geschädigten Bereiche entweichen, was zu einem erhöhten Energieverbrauch, feuchten Wänden und instabilen Raumtemperaturen führt.

Durch das Scannen von Gebäudefassaden identifizieren Infrarot-Thermografiekameras visuell Wärmeverluststellen: gut isolierte Bereiche zeigen in den Thermografien eine gleichmäßige Temperaturverteilung, während defekte Zonen als deutliche „Hotspots“ oder „Coldspots“ erscheinen.

Ob bei Energieeffizienzprüfungen in Neubauten oder Sanierungsbewertungen in bestehenden Gebäuden, die Infrarotdetektion ermöglicht eine schnelle Bewertung der Isolationsqualität und liefert zuverlässige, visuelle Beweise für das Energiemanagement.

4) Gefahrenerkennung im elektrischen System

Während des Gebäudebetriebs verursachen schlechte Kontakte, Überlastungen oder Alterungsschäden in Verdrahtungsknotenpunkten, Schaltern, Schaltschränken und Anlagenraumequipment häufig lokalisierte Überhitzungen. Wenn diese nicht erkannt werden, führt dies leicht zu Isolationsfehlern, Kurzschlüssen oder sogar Bränden.

Infrarot-Thermografiekameras ermöglichen die Inspektion, während die Ausrüstung weiterhin unter Spannung steht. Sie identifizieren schnell anormale Heiße Stellen durch Thermografie für zerstörungsfreie Echtzeitdiagnosen. Das System unterstützt die Überwachung des Temperaturanstiegs und intelligente Warnungen, was die Wartungspersonal dazu anspricht, proaktiv einzugreifen. Dies verhindert effektiv Vorfälle und gewährleistet den sicheren und stabilen Betrieb der Gebäudeelektrikssysteme.

5) Prüfung auf Dichtheitsdefekte an Türen und Fenstern

Als kritische Komponenten der Gebäudehülle hat die Dichtheit von Türen und Fenstern einen direkten Einfluss auf die Innenraumtemperaturregelung und den Energieverbrauch. Bei praktischen Inspektionen kombinieren Techniker normalerweise eine Blasentür mit einem Infrarot-Thermografiegerät. Die Blasentür erzeugt einen Über- oder Unterdruck im Gebäude, wodurch ein Druckunterschied zwischen Innen- und Außenraum entsteht. Tritt Luftleckage auf, ändert sich die schnelle Luftbewegung die lokale Temperatur. Thermografiekameras erfassen diese subtilen Temperaturunterschiede und zeigen deutliche Kälteflecken oder Wärmebrücken auf. Dies ermöglicht die schnelle Lokalisierung von Lecks und gibt klare Anweisungen für die anschließende Dichtungs- und Reparaturarbeit, wodurch die Effizienz von Energiesanierungen erheblich verbessert wird.

5. Zielgruppen für Infrarot-Thermografie-Kameras

1) Professionelle Prüfstellen

Zum Nachweis von Defekten in der Außenwanddämmung, zur Identifizierung von Wasserzutrittspunkten und zur Durchführung von Energieeffizienzbeurteilungen. Ermöglicht schnelles Abbilden und präzise Analyse, was die Prüfeffizienz und die Glaubwürdigkeit von Berichten erheblich verbessert.

2) Immobilien- und Anlagenverwaltungen

Erleichtert die Temperaturüberwachung von Heizsystemen, elektrischen Schaltkreisen und Maschinenräumen während des Gebäudebetriebs. Unterstützt die frühzeitige Gefahrenerkennung und reduziert Vorfälle wie Stromausfälle und Wasserschäden.

3) Ingenieur- und Bauunternehmen

Wird für die Bauqualitätsannahme, die Energieeffizienzkontrolle und die Nachprüfung nach der Installation eingesetzt, um die Ergebnisse der Dämmung und der Rohrleitungsinstallation zu bestätigen.,

4) Unternehmenssicherheitsaufsicht und Brandschutzprüfstellen

Wird für Gebäudesicherheitsprüfungen, Energieeffizienzbeurteilungen und Brandgefahrenuntersuchungen eingesetzt, erleichtert die Erhebung von Beweisen vor Ort und die Risikobewertung.

5) Privatnutzer

Erkennt Feuchtigkeit in Wänden, Isolationsmängel, ungleichmäßige Raumbeheizung, zugige Fenster/Türen und häufige elektrische Gefahrenquellen. Ermöglicht es Hausbesitzern, Probleme schnell zu identifizieren und rechtzeitig zu reparieren, was den Wohnkomfort und die Sicherheit verbessert.

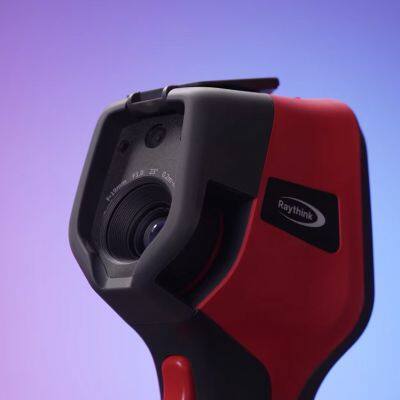

6. Produktempfehlungen

7. Fazit

Infrarot-Thermographie-Technologie bietet durch ihre zerstörungsfreien, visuellen, effizienten und präzisen Eigenschaften eine neue Lösung für Gebäudeprüfungen. Sie erkennt schnell Energieverbrauchsanomalien, Risiken durch Wasserzutritt und elektrische Sicherheitsgefahren, unterstützt die Energieoptimierung, die Wartungsverwaltung und die Sicherheitsüberprüfungen in Wohn- und Gewerbegebäuden. Dadurch werden Probleme visuell sichtbar und die Prüfungen wissenschaftlicher.

Sollten Sie professionelle Lösungen für die thermografische Prüfung von Gebäuden benötigen, Raythink bietet ein umfassendes Produktportfolio und exzellente technische Dienstleistungen, um Prüfstellen, Einrichtungsverwaltungen und Benutzer, die die Sicherheit ihrer Häuser priorisieren, zuverlässig zu unterstützen. Wir laden Sie ein, sich mit Raythink‘s Vertriebsteam in Verbindung zu setzen.
