Значения цветов тепловой камеры

1. Почему термальные изображения отображаются в цвете или псевдоколоре?

Основная функция термокамеры - преобразовать невидимое инфракрасное излучение в визуальные изображения, а цветной или псевдоколорный дисплей - это ключевой метод для достижения этого преобразования. Поскольку человеческое зрение имеет ограниченную восприимчивость к различиям температур на монохромном сером изображении, псевдоколорная технология сопоставляет инфракрасные сигналы различной интенсивности (соответствующие разным температурам) определенным цветовым диапазонам. Используя предварительно заданные цветовые палитры, непрерывные данные о температуре преобразуются в интуитивно понятные цветовые градиенты. Это позволяет пользователям быстро определить уровни температуры, закономерности распределения тепла и аномальные горячие точки, значительно понижая порог интерпретации.

Это цветовое отображение не задается случайно, а проектируется на основе особенностей человеческого зрения и потребностей практического применения - контрастные цветовые комбинации выделяют различия в температуре, а градиентные цвета облегчают различение незначительных тепловых изменений. В конечном итоге это позволяет достичь основной цели визуализации тепла, предоставляя интуитивно понятные доказательства для обнаружения, диагностики и мониторинга в различных отраслях.

2. Общие типы, характеристики и области применения палитр тепловизорных камер

1) Базовая палитра в градациях серого

Белый горячий

· Характеристики: Чем выше температура, тем ближе цвет к белому; чем ниже температура, тем ближе цвет к черному, при этом промежуточные оттенки переходят через различные уровни градации серого.

· Области применения: Общие сценарии, охранное мониторинг, патрулирование на открытом воздухе. Как наиболее широко используемая палитра, ее черно-белый контраст соответствует человеческому зрению, четко показывая контуры цели и общую тепловую распределение. Она особенно подходит для сценариев, требующих быстрой идентификации цели, таких как городская среда и поисково-спасательные операции в дикой природе.

Черный горячий

· Характеристики: Полностью противоположно белого раскаления — темнее при более высоких температурах и светлее при более низких температурах, с плавными переходами по шкале серого.

· Применения: Сбор доказательств правоохранительными органами, охота, ночное мониторинг. Темные области высоких температур более заметно выделяются на светлом фоне, четко показывая тепловые контуры живых объектов, таких как люди и животные. Этот режим минимизирует визуальное помехи в ярких условиях, что делает его идеальным для сбора доказательств правоохранительными органами и наружного обнаружения.

2) Палитра высококонтрастных цветов

Радуга

· Особенности: Использует полный спектр градиентных переходов от синего (холодного) через зеленый и желтый до красного (горячего), обеспечивая богатую цветопередачу и высокую различимость.

· Применения: Идеально подходит для низко-контрастных сред и обнаружения незначительных температурных различий. Точно отображает незначительные изменения теплового градиента, что делает его подходящим для сценариев, требующих фиксации незначительных температурных различий, таких как проверка теплоизоляции зданий, анализ теплоотвода электронных устройств и детекция дефектов фотопанелей.

HC Rainbow

· Особенности: Повышает цветовой контраст на основе радужной палитры, одновременно оптимизируя различия в средних тонах, что делает более легким распознавание незначительных изменений температуры.

· Применения: Прецизионный электронный осмотр, диагностика неисправностей PCB плат, медицинская вспомогательная диагностика.

Iron

· Особенности: Теплые цвета, такие как коричневый, оранжевый и желтый, указывают на высокую температуру, в то время как холодные цвета, такие как синий и фиолетовый, представляют низкую температуру. Переходы цветов естественны, и края горячих зон четко обозначены.

· Применения: Электрические и механические осмотры, техническое обслуживание промышленного оборудования. Он эффективно выделяет аномальные горячие зоны в оборудовании (например, перегрузка двигателя или плохое соединение цепи), сохраняя детальные контуры оборудования, что делает его популярным выбором для промышленных мастеров.

Lava

· Особенности: Высокотемпературные зоны преимущественно имеют красный, оранжевый и желтый цвета, в то время как низкотемпературные области представляют собой тёмно-синие и фиолетовые оттенки. Высокая насыщенность цвета создает сильное визуальное воздействие для термозон.

· Применение: Проверка утепления крыш, оценка солнечных панелей и обнаружение утечек в зданиях. Яркий цветовой контраст позволяет быстро определить точки утечки тепла или горячие точки на фотоэлектрических панелях, что делает его идеальным для крупномасштабных открытых проверок.

Sky

· Особенности: Низкотемпературные зоны преимущественно имеют светло-синий и небесно-синий оттенки, переходящие в белый и светло-желтый цвета в высокотемпературных областях. Свежий цветовой набор минимизирует визуальную усталость.

· Применение: Идеально подходит для длительного мониторинга и отслеживания температуры окружающей среды. Подходит для сценариев, требующих непрерывного наблюдения за термическим распределением, таких как серверные комнаты дата-центров и холодильные камеры. Нежные оттенки цвета уменьшают дискомфорт для глаз при длительном просмотре.

Ash

· Особенности: Глубокий синий цвет в зонах низкой температуры, ярко-красный и оранжево-желтый в зонах высокой температуры, с богатой детализацией изображения.

· Применения: Проверка механических деталей, анализ тепловых потерь в трубопроводах. Точно отображает тепловое распределение на металлических поверхностях, минимизируя влияние сильных бликов на наблюдение, что делает его подходящим для точного контроля в сложных условиях, таких как промышленные цеха.

Ashes Red

· Особенности: Содержит красный градиент на серо-пепельной основе, с зонами высокой температуры преимущественно коричнево-красного цвета и зонами низкой температуры глубокого серого цвета, что позволяет более интуитивно определять горячие точки.

· Применения: Проверка высокотемпературного оборудования и обслуживание печей. Подходит для мониторинга дефектов в вращающихся печах, проверки котельных труб и других высокотемпературных окружений, позволяя быстро различать нормальные рабочие температуры и аномально перегретые области.

Горячий железный

· Характеристики: Преобладают светло-коричневые и серовато-фиолетовые тона, при этом в зонах высокой температуры преобладает светло-коричневый цвет, а в зонах низкой температуры - серовато-фиолетовый, создавая неяркий цветовой спектр.

· Применение: Металлургическая промышленность и контроль качества сварки. Точно визуализирует пути распространения тепла в нагретых металлах, помогает оценить равномерность температуры в точках сварки и выявить аномалии теплового распределения в процессе охлаждения отливок.

Предупреждающий красный

· Особенности: В зонах высокой температуры цвет ярко-красный, а в зонах низкой температуры - разные оттенки серого. Красный цвет дает сильное визуальное предупреждение, четко выделяя опасные горячие точки.

· Применение: Предотвращение пожаров и обнаружение перегрузки электрооборудования. Когда температура устройства превышает безопасный порог, ярко-красный цвет быстро привлекает внимание. Идеально подходит для реального времени мониторинга высокорискового оборудования, такого как распределительные шкафы и трансформаторы. При использовании совместно с функцией оповещения Raythink позволяет получать оповещения о перегреве.

Ice Fire

· Особенности: Отображает красный цвет выше порога высокой температуры и синий цвет ниже порога низкой температуры, а промежуточные диапазоны показываются в различных оттенках серого. Имеет резкий контраст между теплыми и холодными цветами, обеспечивая четкие границы температуры.

· Применения: Проверка холодильного оборудования и мониторинг холодной цепи. Позволяет четко различать низкотемпературные зоны в холодильных камерах и утечки окружающего воздуха, а также распределение охлаждающего эффекта в системах вентиляции и кондиционирования воздуха, что помогает оптимизировать эффективность холодильного оборудования.

Green Red

· Особенности: В основном градиенты зеленого и красного цветов, причем зеленый цвет указывает на низкую температуру, а красный - на высокую, с плавным переходом цветов.

· Применения: Медицинская помощь и скрининг температуры тела. Подходит для обнаружения локальных нарушений кровообращения (например, высокотемпературных областей, вызванных воспалением). Красные горячие точки на зеленом фоне четко выделяют аномальные области, минимизируя визуальное раздражение.

Градиентный красный

· Особенности: Градиент цветов от светло-красного до темно-красного, не подверженный влиянию других цветов.

· Применение: Мониторинг температуры в одной точке и анализ направления теплового потока. Идеально подходит для сценариев, где необходимо тщательно следить за тенденциями высоких температур, таких как тестирование тепла электронных компонентов и мониторинг теплового распределения при заряде/разряде батареи, обеспечивая интуитивно понятную визуализацию процесса повышения температуры.

Медицинский

· Особенности: Зоны нормальной температуры обозначены мягкими оттенками розового, красного и желтого цветов, в то время как зоны аномально высокой/низкой температуры выделены контрастными цветами.

· Применение: Вспомогательное медицинское диагностирование и скрининг здоровья. Разработано с учетом визуальных требований в медицинских условиях, оно точно отображает поверхностное распределение температуры на теле человека, предоставляя информацию для диагностики воспалений, нарушений кровообращения и других заболеваний.

Многоцветный

· Особенности: Интегрирует несколько ярких цветов, причем каждый диапазон температур соответствует уникальному оттенку, обеспечивая исключительную цветовую дифференциацию.

· Применения: Научно-исследовательские эксперименты и точный анализ температуры. Идеально подходит для сценариев, требующих разделения на несколько температурных зон, таких как эксперименты по теплообмену материалов и исследования теплового распределения электронных чипов, позволяя ясно визуализировать сложные температурные градиенты.

Предупредительный зеленый

· Особенности: Высокотемпературные зоны выглядят ярко-зелеными, в то время как низкотемпературные зоны серые. Зеленый цвет имеет высокую видимость в промышленных условиях и менее подвержен влиянию фона.

· Применения: Контроль промышленных конвейеров и мониторинг состояния оборудования. Идеально подходит для реального времени мониторинга важного оборудования, такого как двигатели и насосы, где ярко-зеленые горячие точки быстро сигнализируют о перегрузке или неисправности.

Warning Blue

· Особенности: Низкотемпературные аномалии появляются ярко-синим цветом, в то время как высокотемпературные зоны отображаются красным и желтым, специально выделяя точки низкотемпературных неисправностей.

· Применение: Обнаружение утечек в трубопроводах и техническое обслуживание холодильных систем. Быстро выявляет низкотемпературные аномалии, вызванные утечкой газа или потерей охлаждающей жидкости, подходит для проведение безопасностных инспекций в химической и холодильной промышленности.

3. Значения цветов тепловой камеры и советы по использованию

1) Выбор подходящей палитры: соответствие требованиям сцены

· Для быстрого выявления горячих точек или общего теплового распределения (например, обнаружение неисправностей оборудования, раннее предупреждение о пожаре) отдавайте предпочтение палитрам Iron, Rainbow или HC Rainbow. Эти палитры имеют сильный цветовой контраст, чтобы быстро выделить аномальные горячие зоны. Интеллектуальная функция рекомендации палитры Raythink автоматически подбирает оптимальный вариант на основе сцены.

· Для детального анализа текстуры или идентификации конкретных контуров целей (например, персонала или компонентов оборудования в охранных приложениях) выберите режимы «Белый жар» или «Черный жар». Графические отображения в градациях серого сохраняют больше деталей, а в сочетании с цифровым зумом камеры позволяют точно распознавать характеристики целей.

2) Уделяйте внимание характеристикам оборудования: разрешение и цветопередача влияют на точность интерпретации

Разрешение экрана и способность к цветопередаче напрямую определяют детализацию термографических изображений. Термокамера Raythink RT630 Expert оснащена 5-дюймовым сенсорным экраном с разрешением 1280×720. В сочетании с технологией сверхвысокого разрешения она значительно повышает исходное разрешение детектора 640×512, делая незначительные различия температур и контуры целей более четкими.

Одновременно важна термочувствительность (NETD) камеры — ее высокая чувствительность 35 мК позволяет регистрировать изменения температуры, составляющие всего 0,035 °C, обеспечивая точное цветовое отображение и предотвращая ошибки в оценке, связанные с ошибками в измерении температуры. Для промышленных осмотров, точной электроники и аналогичных применений рекомендуется выбирать профессиональную термографическую камеру с высоким разрешением и высокой цветопередачей.

3) Использование функциональности изотерм: визуализация аварийных сигналов по температурному порогу

В сценариях, требующих настройки температурного порога, таких как противопожарная защита и промышленный мониторинг, функция изотерм играет важную роль. Эта функция выделяет определенные температурные диапазоны различными цветами и поддерживает три режима аварийных сигналов: выше порога, ниже порога или в диапазоне.

Например, при мониторинге электрощитков, установив 80°C в качестве безопасного порога и включив аварийный сигнал при превышении порога, можно активировать функцию изотерм, которая выделит области с температурой выше 80°C красным цветом и одновременно включит звуковой сигнал.

4) Учет параметров окружающей среды: обеспечение точности интерпретации цветов

Цвета тепловой камеры основаны на фактических данных о температуре, но параметры окружающей среды могут повлиять на точность определения температуры. При использовании камеры обратите внимание на следующее:

· Настройка эмиссивности: различные материалы имеют разную эмиссивность (например, металлы: 0,05–0,3; неметаллы: 0,8–0,98). Выберите соответствующее значение в тепловизорах Raythink в зависимости от материала объекта, чтобы избежать влияния отраженных температур на интерпретацию цветов.

· Компенсация температуры окружающей среды и расстояния: Во время дальнего обнаружения вводите параметры, такие как температура атмосферы и расстояние до цели. Термокамера автоматически компенсирует затухание в окружающей среде, обеспечивая точные данные о температуре и сохраняя подлинность цветового отображения.

· Избегайте прямого попадания интенсивного света: Нацеливание термокамеры на сильные источники света (например, солнечный свет, лазерное оборудование) может повредить детектор и вызвать искажение измерений температуры, влияя на цветовое отображение. Обеспечьте надлежащую защиту или измените угол обнаружения.

4. Рекомендации по продуктам Raythink

Термокамера RT630 Expert

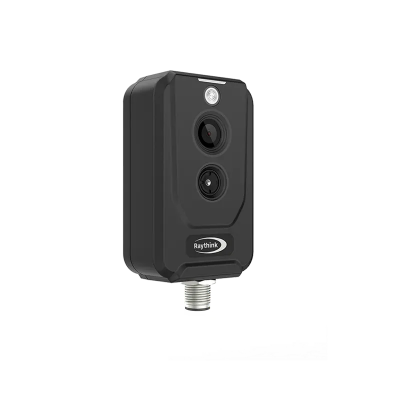

Термокамера TN220 Thermographic Cube

Термокамера TN460 с фиксированной установкой

5. Заключение

Суть цветовой шкалы термокамеры заключается в визуальном представлении температуры. Различные палитры цветов разработаны для лучшего соответствия потребностям в интерпретации температуры в различных сценариях. От диагностики неисправностей промышленного оборудования до идентификации целей в системах безопасности и мониторинга, а также до обнаружения тепловых потерь в зданиях для повышения энергоэффективности, правильное понимание и применение значений цветов термокамеры преобразуют данные о тепле в ценные инсайты для принятия решений.

В качестве профессионального производителя инфракрасных тепловизоров Raythink предоставляет точные решения в области тепловой визуализации для различных отраслей с использованием высокочувствительных детекторов, разнообразных вариантов цветовых палитр и возможностей интеллектуального анализа. Независимо от того, для быстрого выявления аномалий при промышленных осмотрах или для четкого распознавания целей при безопасности и мониторинге, оптимизированная технология цветного отображения обеспечивает более эффективный и точный тепловой анализ.

Выбор подходящей цветовой палитры, в сочетании с профессиональным оборудованием и научными методами использования, позволяет максимально раскрыть потенциал цветов тепловизора, обеспечивая надежную поддержку для безопасности производства, повышения эффективности и инновационного исследования и разработки.
