Significado das cores da câmera térmica

1. Por que as imagens térmicas são exibidas em cores ou pseudocores?

A função central de uma câmera termográfica é converter a radiação infravermelha invisível em imagens visuais, e a exibição em cores ou pseudocores é o método-chave para alcançar essa conversão. Como a visão humana tem percepção limitada de diferenças de temperatura em uma imagem monocromática em escala de cinza, a tecnologia de pseudocores mapeia sinais infravermelhos de intensidades variadas (correspondentes a diferentes temperaturas) para faixas de cores específicas. Usando paletas de cores pré-definidas, os dados contínuos de temperatura são transformados em gradientes de cores intuitivos. Isso permite que os usuários identifiquem rapidamente os níveis de temperatura, os padrões de distribuição de calor e os pontos quentes anormais, reduzindo significativamente o limite de interpretação.

Esse mapeamento de cores não é atribuído aleatoriamente, mas projetado com base nas características visuais humanas e nas necessidades de aplicação prática - combinações de cores de alto contraste destacam as diferenças de temperatura, enquanto as cores gradientes facilitam a distinção de variações térmicas sutis. Em última análise, isso atinge o objetivo central de tornar o calor visível, fornecendo evidências intuitivas para detecção, diagnóstico e monitoramento em várias indústrias.

2. Tipos, características e aplicações comuns de paletas de câmeras termográficas

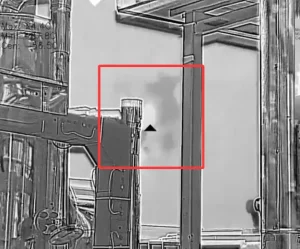

1) Paleta de tons de cinza básica

Branco quente

· Características: Quanto mais alta a temperatura, mais próximo da cor branca; quanto mais baixa a temperatura, mais próximo da cor preta, com tons intermediários transitando por diferentes níveis de cinza.

· Aplicações: Cenários gerais, monitoramento de segurança, patrulhas ao ar livre. Como a paleta mais amplamente utilizada, seu contraste preto e branco se alinha com a percepção visual humana, revelando claramente os contornos do alvo e a distribuição térmica geral. É particularmente adequada para cenários que exigem identificação rápida de alvos, como ambientes urbanos e operações de resgate em áreas selvagens.

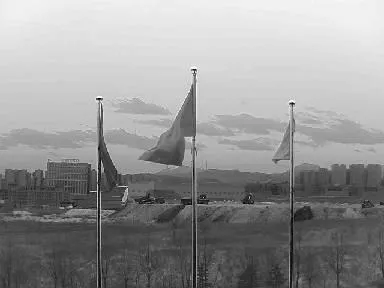

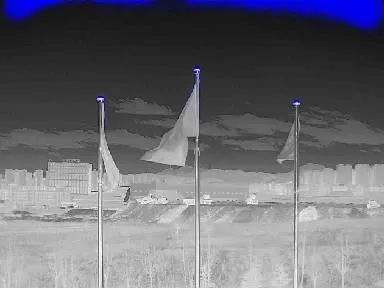

Preto quente

· Características: Completamente oposto à imagem branco - quente - mais escuro em temperaturas mais altas e mais branco em temperaturas mais baixas, com transições suaves de tons de cinza.

· Aplicações: Coleta de evidências para a polícia, caça, monitoramento noturno. As áreas de alta temperatura pretas se destacam mais prominentemente contra fundos claros, revelando claramente os contornos térmicos de seres vivos como humanos e animais. Este modo minimiza a interferência visual em ambientes de luz forte, tornando - se ideal para coleta de evidências da polícia e detecção ao ar livre.

2) Paleta de cores de alto contraste

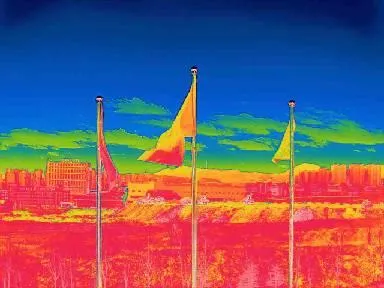

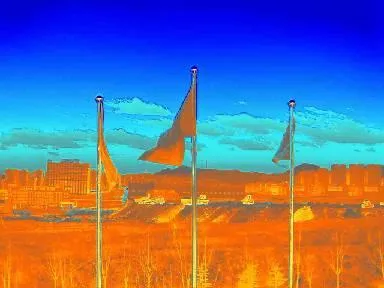

Arco - íris

· Características: Utiliza uma transição gradiente de espectro completo, do azul (frio) passando pelo verde e amarelo até o vermelho (quente), oferecendo coloração rica e alta distinguibilidade.

· Aplicações: Ideal para ambientes de baixo contraste e detecção de variações mínimas de temperatura. Exibe com precisão as sutis mudanças de gradiente térmico, sendo adequado para cenários que exigem a captura de diferenças de temperatura leves, como inspeções de isolamento de edifícios, análise de dissipação de calor de dispositivos eletrônicos e detecção de defeitos em painéis fotovoltaicos.

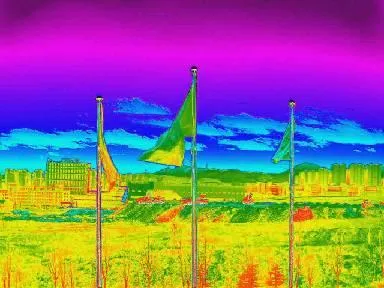

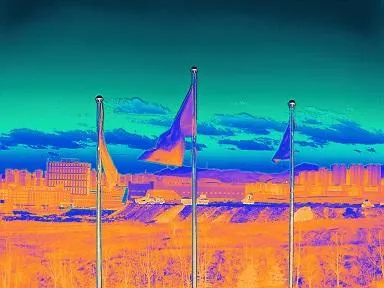

HC Rainbow

· Características: Melhora o contraste de cores com base na paleta de arco-íris, ao mesmo tempo que otimiza a diferenciação de tons médios, tornando mais fácil identificar variações sutis de temperatura.

· Aplicações: Inspeção eletrônica de precisão, diagnóstico de falhas em placas de circuito PCB, diagnóstico auxiliar médico.

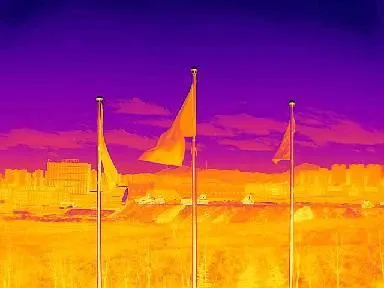

Iron

· Características: Cores quentes como marrom, laranja e amarelo indicam altas temperaturas, enquanto cores frias como azul e roxo representam baixas temperaturas. As transições de cores são naturais e as bordas das zonas quentes são claramente definidas.

· Aplicações: Inspeções elétricas e mecânicas, manutenção de equipamentos industriais. Realça efetivamente as zonas quentes anormais nos equipamentos (como sobrecarga de motores ou conexões circuito ruins), ao mesmo tempo que preserva os contornos detalhados dos equipamentos, tornando-se uma opção comum para os técnicos de manutenção industrial.

Lava

· Características: As zonas de alta temperatura aparecem predominantemente em tons de vermelho, laranja e amarelo, enquanto as áreas de baixa temperatura exibem tons de azul escuro e roxo. A alta saturação de cores cria um forte impacto visual para as zonas térmicas.

· Aplicações: Inspeção de isolamento de telhados, avaliação de painéis solares e detecção de vazamentos em edifícios. Seu forte contraste de cores permite a identificação rápida de pontos de vazamento de calor ou pontos quentes em painéis fotovoltaicos, tornando-o ideal para tarefas de inspeção a céu aberto em larga escala.

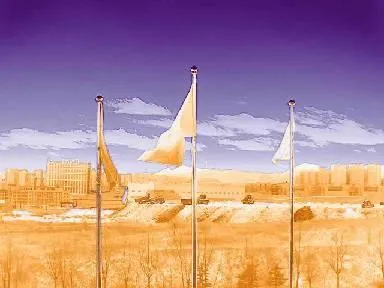

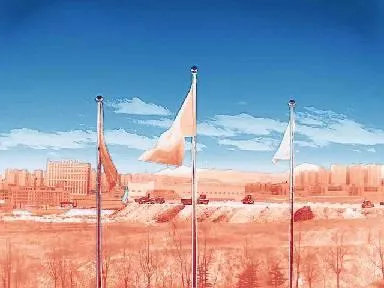

Sky

· Características: As zonas de baixa temperatura exibem predominantemente tons de azul claro e azul céu, transitando para branco e amarelo claro nas áreas de alta temperatura. A paleta de cores fresca minimiza a fadiga visual.

· Aplicações: Ideal para monitoramento prolongado e acompanhamento da temperatura ambiental. Adequado para cenários que exigem observação contínua da distribuição térmica, como salas de servidores de data centers e instalações de armazenamento refrigerado. As cores suaves reduzem o desconforto ocular durante a visualização prolongada.

Ash

· Características: Azul profundo em zonas de baixa temperatura, vermelho vivo e amarelo-alaranjado em zonas de alta temperatura, com ricos detalhes na imagem.

· Aplicações: Inspeção de componentes mecânicos, análise de perda de calor em dutos. Exibe com precisão a distribuição térmica nas superfícies metálicas, ao mesmo tempo em que mitiga o impacto das reflexões de luz forte na observação, tornando-o adequado para inspeções de precisão em ambientes complexos, como oficinas industriais.

Ashes Red

· Características: Incorpora um gradiente de vermelho sobre uma base cinza-fuligem, com as zonas de alta temperatura predominantemente marrom- avermelhado e as zonas de baixa temperatura cinza profundo, permitindo uma identificação mais intuitiva dos pontos quentes.

· Aplicações: Inspeção de equipamentos de alta temperatura e manutenção de fornos. Adequado para monitorar defeitos em fornos rotativos, inspecionar tubos de caldeiras e outros ambientes de alta temperatura, permitindo a rápida diferenciação entre temperaturas normais de operação e áreas anormalmente superaquecidas.

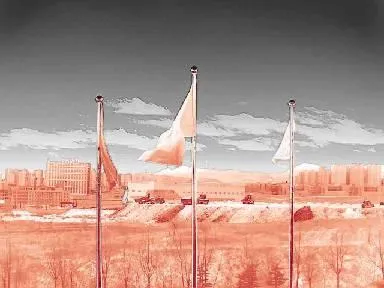

Hot Iron

· Características: Dominado por tons marrom claro e roxo acinzentado, com marrom claro nas zonas de alta temperatura e roxo acinzentado nas zonas de baixa temperatura, apresentando uma paleta de cores suaves.

· Aplicações: Indústria metalúrgica e inspeção da qualidade da soldagem. Visualiza com precisão os caminhos de difusão de calor em metais aquecidos, ajudando a avaliar a uniformidade da temperatura nos pontos de solda e a identificar anomalias na distribuição térmica durante os processos de resfriamento da fundição.

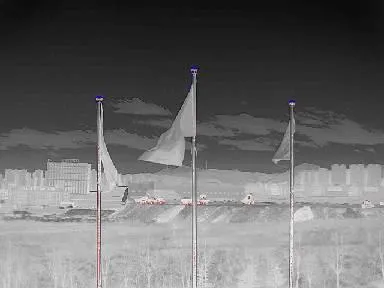

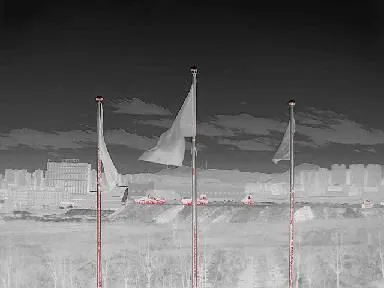

Warning Red

· Características: As zonas de alta temperatura aparecem em vermelho vivo, enquanto as zonas de baixa temperatura exibem diferentes tons de cinza. A cor vermelha fornece um forte aviso visual, destacando claramente os pontos quentes perigosos.

· Aplicações: Prevenção de incêndios e detecção de sobrecarga de equipamentos elétricos. Quando as temperaturas dos dispositivos excedem os limites de segurança, a cor vermelha vivo captura rapidamente a atenção. Ideal para monitoramento em tempo real de equipamentos de alto risco, como painéis de distribuição e transformadores. Quando combinado com a função de alarme da Raythink, permite alertas de superaquecimento.

Ice Fire

· Características: Exibe vermelho acima do limite de temperatura alta e azul abaixo do limite de temperatura baixa, com faixas intermediárias mostradas em tons variados de cinza. Apresenta um forte contraste entre cores quentes e frias, garantindo limites de temperatura claros.

· Aplicações: Inspeção de equipamentos de refrigeração e monitoramento da cadeia frigorífica. Permite diferenciar claramente entre zonas de baixa temperatura em armazéns frigoríficos e vazamentos de ar ambiente, ou a distribuição dos efeitos de resfriamento em sistemas de ar condicionado, ajudando a otimizar a eficiência de refrigeração.

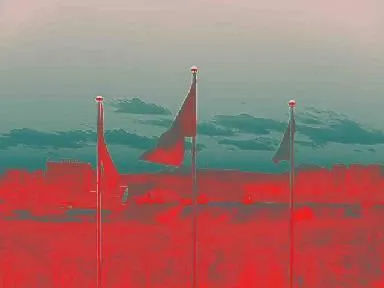

Green Red

· Características: Principalmente gradientes de verde e vermelho, com o verde indicando temperaturas baixas e o vermelho indicando temperaturas altas, apresentando transições de cores suaves.

· Aplicações: Assistência médica e triagem da temperatura corporal. Adequado para detectar anormalidades na circulação sanguínea localizada (como áreas de alta temperatura causadas por inflamação). Manchas quentes vermelhas sobre um fundo verde destacam claramente as áreas anormais, minimizando ao mesmo tempo a estimulação visual.

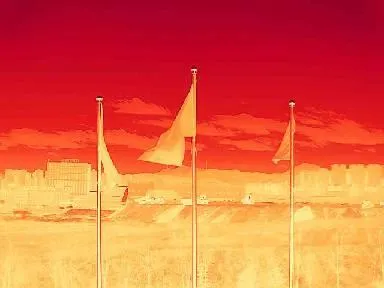

Gradiente Vermelho

· Características: Um gradiente de cores que vai do vermelho claro ao vermelho escuro, livre de interferência de outras cores.

· Aplicações: Monitoramento de temperatura de ponto único e análise da direção do fluxo de calor. Ideal para cenários que exigem atenção próxima às tendências de alta temperatura, como testes de calor de componentes eletrônicos e monitoramento da distribuição térmica de carga/descarga de baterias, fornecendo uma visualização intuitiva do processo de aumento de temperatura.

Médico

· Características: As zonas de temperatura normal são indicadas em tons de rosa suave, vermelho e amarelo, enquanto as zonas de temperatura anormal alta/baixa são destacadas com cores de alto contraste.

· Aplicações: Auxílio no diagnóstico médico e triagem de saúde. Projetado para atender às necessidades visuais em ambientes médicos, exibe com precisão a distribuição da temperatura superficial do corpo humano, fornecendo referência para o diagnóstico de inflamações, distúrbios circulatórios e outras condições.

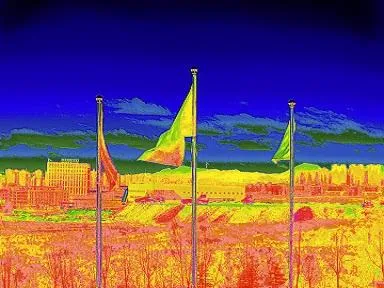

Multicolor

· Características: Integra várias cores vivas, com cada faixa de temperatura correspondendo a uma tonalidade única, oferecendo uma diferenciação de cores excepcional.

· Aplicações: Experimentos de pesquisa científica e análise precisa da temperatura. Ideal para cenários que exigem segmentação em várias zonas de temperatura, como experimentos de transferência de calor de materiais e estudos de distribuição térmica de chips eletrônicos, permitindo a visualização clara de gradientes de temperatura complexos.

Warning Green

· Características: As zonas de alta temperatura aparecem em verde brilhante, enquanto as zonas de baixa temperatura são cinzentas. A cor verde oferece alta visibilidade em ambientes industriais e é menos suscetível a interferências de fundo.

· Aplicações: Monitoramento de linhas de montagem industriais e monitoramento do status operacional de equipamentos. Ideal para monitoramento em tempo real de equipamentos críticos, como motores e bombas, onde pontos quentes em verde brilhante fornecem alertas rápidos para sobrecarga ou mau funcionamento.

Aviso Azul

· Características: Anomalias de baixa temperatura aparecem em azul brilhante, enquanto as zonas de alta temperatura exibem cores vermelhas e amarelas, destacando especificamente os pontos de falha de baixa temperatura.

· Aplicações: Detecção de vazamentos em dutos e manutenção de sistemas de refrigeração. Identifica rapidamente anomalias de baixa temperatura causadas por vazamentos de gás ou perda de refrigerante, adequado para inspeções de segurança nas indústrias química e de refrigeração.

3. Significados das Cores da Câmera Termográfica e Dicas de Uso

1) Selecionando a Paleta Correta: Atendendo às Requisitos da Cena

· Para identificar rapidamente pontos quentes ou a distribuição térmica geral (por exemplo, detecção de falhas em equipamentos, alerta precoce de incêndio), dê prioridade às paletas Ferro, Arco-íris ou Arco-íris HC. Essas paletas apresentam forte contraste de cores para destacar rapidamente as zonas quentes anormais. A função de recomendação inteligente de paletas da Raythink automaticamente combina a opção ótima com base na cena.

· Para análise detalhada da textura ou identificação de contornos de alvos específicos (por exemplo, pessoal ou componentes de equipamento em aplicações de segurança), selecione os modos Branco Quente ou Preto Quente. As exibições em escala de cinza preservam mais detalhes e, quando combinadas com o zoom digital da câmera, permitem o reconhecimento preciso das características do alvo.

2) Foque no desempenho do hardware: A resolução e a reprodução de cores afetam a precisão da interpretação

A resolução da tela e a capacidade de reprodução de cores determinam diretamente a apresentação de detalhes das imagens térmicas. A câmera térmica Raythink RT630 Expert possui um touchscreen de 5 polegadas com resolução de 1280×720. Combinada com a tecnologia de super-resolução, ela melhora significativamente a resolução nativa do detector de 640×512, tornando as diferenças sutis de temperatura e os contornos do alvo mais claros.

Simultaneamente, a sensibilidade térmica (NETD) da câmera é crítica - sua alta sensibilidade de 35mK captura mudanças de temperatura tão pequenas quanto 0,035°C, garantindo o mapeamento de cores preciso e evitando julgamentos errados causados por erros na detecção de temperatura. Para inspeção industrial, eletrônica de precisão e aplicações semelhantes, é recomendado selecionar uma câmera de imagem térmica profissional com alta resolução e alta fidelidade de cores.

3) Aproveitando a Funcionalidade de Isoterma: Visualizando Alarmes de Limite de Temperatura

Em cenários que exigem configurações de limite de temperatura, como prevenção de incêndios e monitoramento industrial, o recurso de isoterma desempenha um papel crítico. Essa função destaca faixas de temperatura específicas com cores distintas, suportando três modos de alarme: Acima do Limite, Abaixo do Limite ou Dentro da Faixa.

Por exemplo, no monitoramento de gabinetes elétricos, configurando 80°C como o limite de segurança e habilitando o alarme acima do limite, o recurso de isoterma destaca as áreas que excedem 80°C em vermelho, ao mesmo tempo em que ativa um alarme sonoro.

4) Incorporar parâmetros ambientais: Garantir a precisão da interpretação de cores

As cores da câmera térmica se baseiam em dados reais de temperatura, mas os parâmetros ambientais podem afetar a precisão da detecção de temperatura. Ao usar a câmera, observe o seguinte:

· Ajuste a Emissividade: Diferentes materiais apresentam emissividade variada (por exemplo, metais: 0,05–0,3; não metais: 0,8–0,98). Selecione o valor correspondente nas câmeras de imagem térmica Raythink com base no material alvo para evitar que as temperaturas refletidas interfiram na interpretação de cores.

· Compense a temperatura ambiente e a distância: Durante a detecção de longo alcance, insira parâmetros como a temperatura atmosférica e a distância do alvo. A câmera termográfica compensa automaticamente a atenuação ambiental, garantindo dados de temperatura precisos e mantendo a autenticidade do mapeamento de cores.

· Evite exposição direta a luz intensa: Apontar a câmera termográfica para fontes de luz forte (por exemplo, luz solar, equipamento a laser) pode danificar o detector e causar distorção na detecção de temperatura, afetando a exibição de cores. Certifique-se de fazer um bloqueio adequado ou ajuste o ângulo de detecção.

4. Recomendações de Produtos Raythink

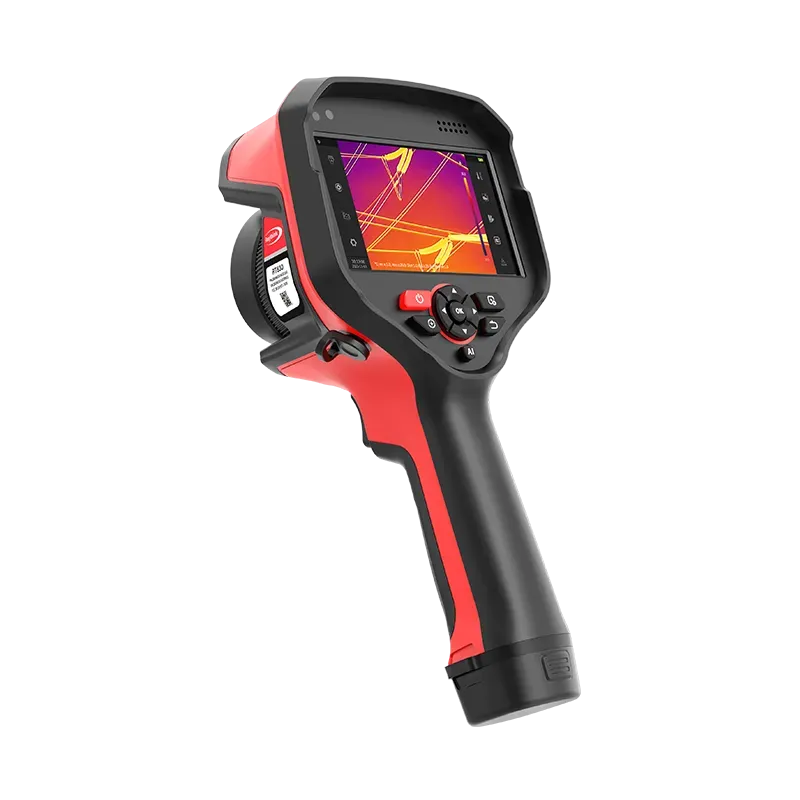

RT630 Expert Thermal Camera

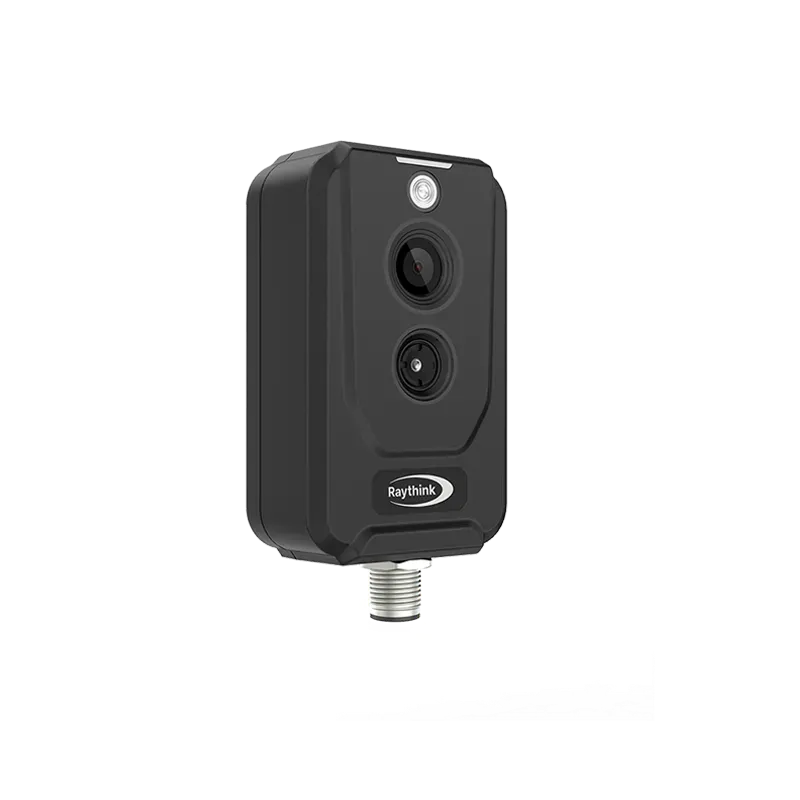

TN220 Thermographic Cube Camera

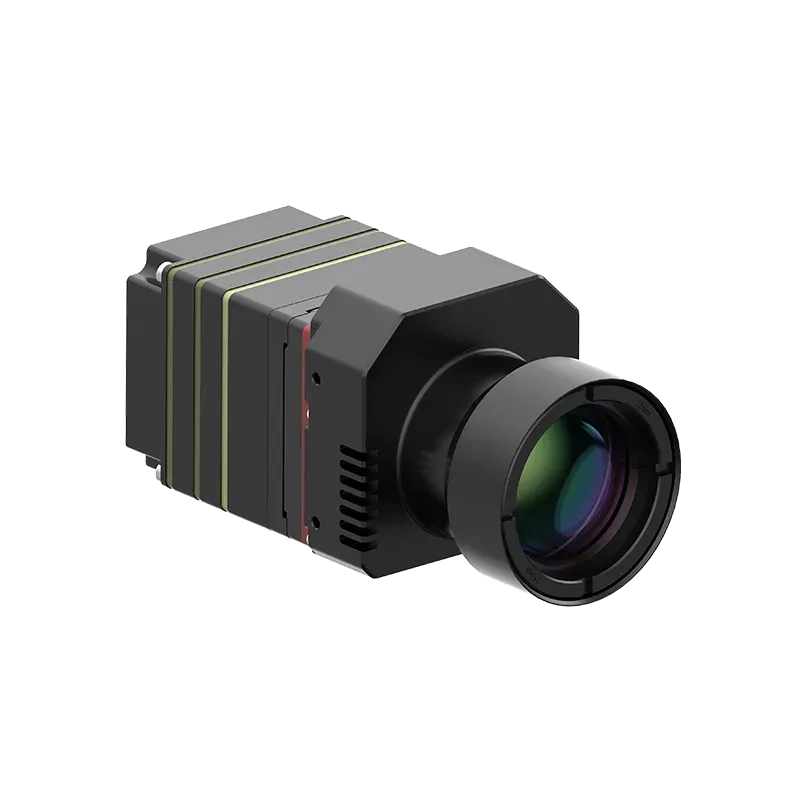

TN460 Fixed-mount Thermal Camera

5. Conclusão

A essência da escala de cores da câmera termográfica reside na tradução visual da temperatura. Diferentes designs de paleta são criados para atender melhor às necessidades de interpretação da temperatura em diversos cenários. Desde a diagnose de falhas em equipamentos industriais até a identificação de alvos em monitoramento de segurança, até a detecção de perdas térmicas na eficiência energética de edifícios, entender e aplicar corretamente o significado das cores da câmera termográfica transforma os dados de calor em insights valiosos para tomada de decisão.

Como um fabricante profissional de câmeras de termografia infravermelha, Raythink oferece soluções de termografia precisas em várias indústrias por meio de detectores de alta sensibilidade, opções de paleta diversificadas e capacidades de análise inteligente. Seja para a detecção rápida de anomalias em inspeções industriais ou a identificação clara de alvos em monitoramento de segurança, a tecnologia otimizada de mapeamento de cores garante uma análise térmica mais eficiente e precisa.

Selecionar a paleta apropriada, combinada com hardware profissional e técnicas de uso científicas, maximiza o valor das cores da câmera de termografia, fornecendo um forte suporte para a segurança da produção, o aumento da eficiência e a inovação na pesquisa e desenvolvimento.
