Métodos de Detecção de Vazamento de Gás Industrial

Selecionar o método apropriado de detecção de vazamento de gás é fundamental na segurança industrial e na gestão ambiental. Diferentes tipos de gás e níveis de risco determinam as estratégias de detecção, que vão desde reagentes químicos e métodos de bolhas até PID e imagens de gás infravermelho. Cada método tem aplicações e limitações distintas. Este artigo introduz sistematicamente os métodos principais de detecção de vazamento de gás e suas características, fornecendo a você uma referência clara, ao mesmo tempo que demonstra as vantagens das soluções OGI da Raythink em aplicações práticas.

1. Classificação de Gases Industriais e Estratégias de Detecção Correspondentes

Antes de selecionar métodos de detecção de vazamento de gás, a questão primordial é esclarecer “o que detectar” e “por que detectá - lo”. Em vez de se basear apenas nas propriedades químicas, a classificação de gases com base em objetivos de aplicação e dimensões de risco oferece maior orientação prática e ajuda a combinar métodos de detecção apropriados.

· Gases Combustíveis (Foco no Risco de Segurança)
O principal risco desses gases é que vazamentos podem acionar combustões ou explosões, tornando-os um foco da gestão de segurança industrial. Exemplos típicos incluem metano (CH4) e etileno (C2H4).
Prioridade de Detecção: Resposta rápida — avisos devem ser emitidos antes que haja acúmulo de gás.

· Gases Tóxicos ou Irritantes (Foco na Saúde do Pessoal)
Mesmo em concentrações traço, esses gases representam sérias ameaças à saúde do pessoal. Exemplos comuns incluem amônia (NH3), sulfeto de hidrogênio (H2S) e gases industriais contendo enxofre ou nitrogênio.
Prioridade de Detecção: Detecção precoce e garantia da segurança do pessoal.

· Gases de Efeito Estufa e Gases Industriais Especiais (Foco na Conformidade Ambiental)
Esses gases são críticos para o impacto ambiental e a conformidade regulatória, incluindo dióxido de carbono (CO2), hexafluoreto de enxofre (SF6) e metano (CH4). O metano, como gás de efeito estufa, é incorporado na gestão de emissões de carbono, ilustrando a natureza multifacetada dos gases.
Prioridade de Detecção: Monitoramento ambiental, gerenciamento de conformidade e controle de emissões a longo prazo.

2. Redefinindo os Métodos de Detecção de Vazamentos de Gás “Convencionais” e “Avançados”

Quando se selecionam métodos de detecção, além de esclarecer “o que” e “por que”, é essencial entender as características e os cenários aplicáveis de diferentes abordagens. Os métodos de detecção de vazamentos de gás não são simplesmente categorizados por linha do tempo histórica como “convencionais” versus “avançados”, mas sim por metodologia de detecção, capacidade de cobertura, eficiência e nível de resposta a incidentes de vazamento.

· Métodos convencionais geralmente dependem de detecção por contato ou pontual, fortemente dependentes de operação manual — adequados para verificação localizada ou inspeção em pequena escala em ambientes controlados ou cenários de baixo risco.

· Métodos avançados predominantemente empregam tecnologias não contato, de longo alcance ou de visualização, permitindo a localização rápida de fontes de vazamento desconhecidas e alcançando cobertura de área e gerenciamento sistemático — mais adequados para as altas demandas de eficiência e segurança das instalações industriais modernas.

3. Métodos Convencionais de Detecção de Vazamento de Gás

1) Método do Reagente Químico

O método do reagente químico detecta vazamentos por meio de mudanças de cor quando o gás reage com reagentes específicos ou usa corantes permeáveis que penetram em pequenas fendas para auxiliar na determinação da existência de vazamentos. Esse método depende da aplicação manual ou da pulverização de reagentes, com a conclusão da detecção por meio da observação visual dos resultados da reação. É de baixo custo e sensível a vazamentos minúsculos, sendo adequado para laboratórios ou manutenção de pequenos equipamentos.

No entanto, os tempos de reação são longos, a eficiência da detecção é baixa e os resultados dependem muito da experiência do operador - não é adequado para cenários industriais complexos ou inspeções em larga escala.

2) Teste de Vazamento por Bolhas

O teste de bolhas aplica uma solução de bolhas em tubos ou pontos de conexão, fazendo com que o gás que escapa forme bolhas visíveis no ponto de vazamento, auxiliando na determinação da localização do vazamento. O princípio é intuitivo e a operação é simples. Sua vantagem reside no baixo custo e na não necessidade de equipamentos complexos, sendo adequado para sistemas de baixa pressão ou manutenção localizada.

No entanto, a eficiência de detecção é baixa, dependendo apenas da observação visual, o que a torna propensa a perder vazamentos mínimos ou vazamentos em ambientes complexos - inadequada para instalações industriais em operação contínua.

3) Detector de Fotoionização (PID)

O PID (Detector de Fotoionização) usa luz ultravioleta para ionizar moléculas de gás e mede a concentração do gás detectando a corrente de íons. É usado principalmente para detecção de baixa concentração de VOCs e certos gases inorgânicos, geralmente implantado como dispositivos portáteis leves. O PID oferece alta sensibilidade e resposta rápida, adequado para inspeções de campo e proteção pessoal.

No entanto, ele fornece apenas detecção pontual, sem capacidade de imagem ou localização da fonte de vazamento - mais frequentemente usado para monitoramento de segurança ou determinação auxiliar, em vez de soluções abrangentes de detecção de vazamentos.

4) Método de Detecção por Ionização em Chama (FID)

O FID (Detector de Ionização em Chama) usa chama de hidrogênio como fonte de ionização, fazendo com que a matéria orgânica se queime e produza corrente de íons. Tem sensibilidade extremamente alta a gases hidrocarbonetos, com níveis de resposta positivamente correlacionados com a contagem de átomos de carbono.

Embora ofereça alta precisão de detecção, o método é limitado em inspeções de campo e detecção rotineira de vazamentos devido ao seu equipamento volumoso, às necessidades de cilindros de hidrogênio, à operação complexa com riscos de segurança e à natureza destrutiva dos processos de detecção.

5) Sensor de gás eletroquímico

A detecção eletroquímica permite o monitoramento contínuo de concentrações específicas de gás por meio de reações químicas entre os gases e os eletrodos internos do sensor, que produzem sinais elétricos. É amplamente aplicado em sistemas de monitoramento de segurança fixos ou portáteis. Oferece custo controlável e boa seletividade, tornando-o adequado para monitoramento a longo prazo.

No entanto, esse método é fundamentalmente uma detecção de concentração pontual que não pode visualizar ou localizar com precisão vazamentos, sendo propenso a falsos positivos ou detecções perdidas em ambientes externos ou áreas com padrões de fluxo de ar complexos.

4. Métodos avançados de detecção de vazamentos de gás

1) Transformada de Fourier no Infravermelho (FTIR)

O telemétrico de gás FTIR obtém as características de absorção do gás por meio de modulação de interferência e análise espectral, permitindo a detecção simultânea de múltiplos componentes de gás com alta resolução e sensibilidade. Normalmente implantado como sistemas de ginbal ou portáteis, o FTIR é adequado para cenários industriais com gases mistos ou requisitos óbvios de análise de componentes.

No entanto, o alto custo do sistema e os atrasos no processamento de dados o tornam inadequado para resposta imediata a eventos de vazamento rápido.

2) Espectroscopia de Absorção por Laser Diodo Sintonizável (TDLAS)

A tecnologia TDLAS detecta gases com base em suas características de absorção em comprimentos de onda de laser específicos, oferecendo excepcional sensibilidade e seletividade. É comumente usada para medição de longo alcance de gases-alvo únicos, fornecendo alta precisão de detecção e resposta rápida.

Este método não pode fazer imagens - os resultados da detecção são apresentados numericamente e são facilmente suscetíveis a interferência ambiental, tornando - se mais adequado como uma ferramenta de monitoramento quantitativo do que um dispositivo de visualização de vazamento.

3) Tecnologia de Detecção Acústica

A detecção acústica captura sinais de ondas sonoras anômalas produzidos quando o gás escapa dos pontos de vazamento. Ela infere as localizações das vazamentos analisando mudanças na frequência ou intensidade, comumente usada para monitoramento de sistemas de dutos. Seu equipamento é relativamente de baixo custo, tornando - se adequado para dutos de longa distância.

No entanto, é facilmente perturbada em ambientes industriais com alto nível de ruído, apresenta alto risco de falsos alarmes e tem adaptabilidade limitada a condições complexas.

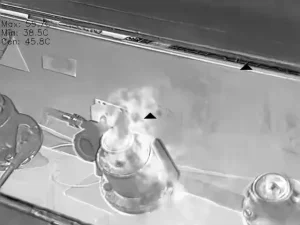

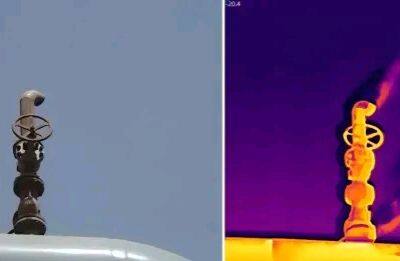

4) Detecção de Gás por Infravermelho (Imagem Óptica de Gás, OGI)

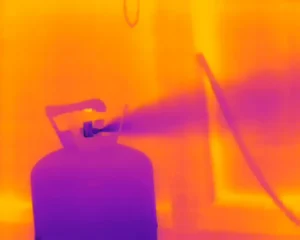

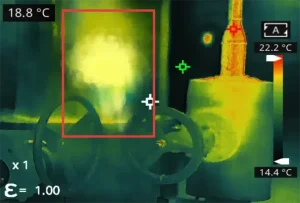

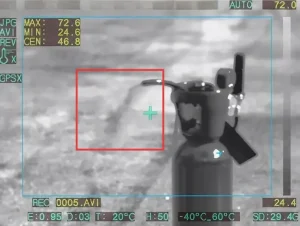

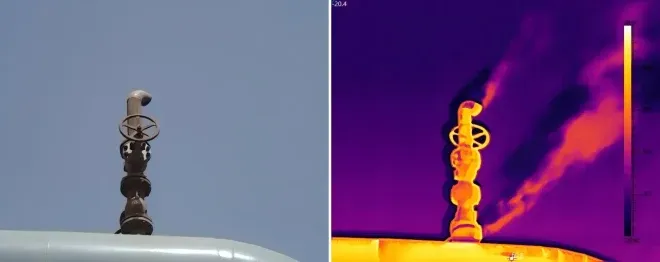

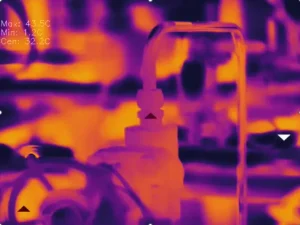

A detecção de gás por infravermelho se baseia nas diferenças nas características de absorção de radiação infravermelha entre diferentes gases. Através de detectores infravermelhos, ela converte vazamentos de gás invisíveis em imagens visuais intuitivas de nuvens de gás. Os gases formam um contraste distinto na radiação infravermelha do fundo, permitindo a identificação rápida da localização da vazamento, direção de dispersão e escala relativa.

Este método permite inspeções de longo alcance e em grandes áreas sem interrupção da produção, sendo adequado para instalações industriais complexas e cenários de operação contínua. Para gases com características de absorção infravermelha, como dióxido de carbono, metano e hexafluoreto de enxofre, a imagem de gás infravermelho demonstra vantagens significativas em termos de eficiência, visualização e velocidade de resposta, tornando-se uma tecnologia central em sistemas modernos de detecção de vazamentos de gás industriais.

5. Visão Geral da Comparação dos Métodos de Detecção de Vazamentos de Gás

6. Raythink: Soluções líderes em detecção de gases infravermelhos

No campo avançado de detecção de gases, Raythink se especializa na aplicação profunda da tecnologia de imagens de gases infravermelhos, enfatizando a personalização do espectro da câmera OGI e a adaptação ao cenário. Oferecemos soluções integradas de sistema que combinam inspeção manual, monitoramento online e gerenciamento de plataforma de dados, atendendo às diversas necessidades da indústria para detecção abrangente de vazamentos de gás em todos os cenários.

1) Linha de câmeras OGI

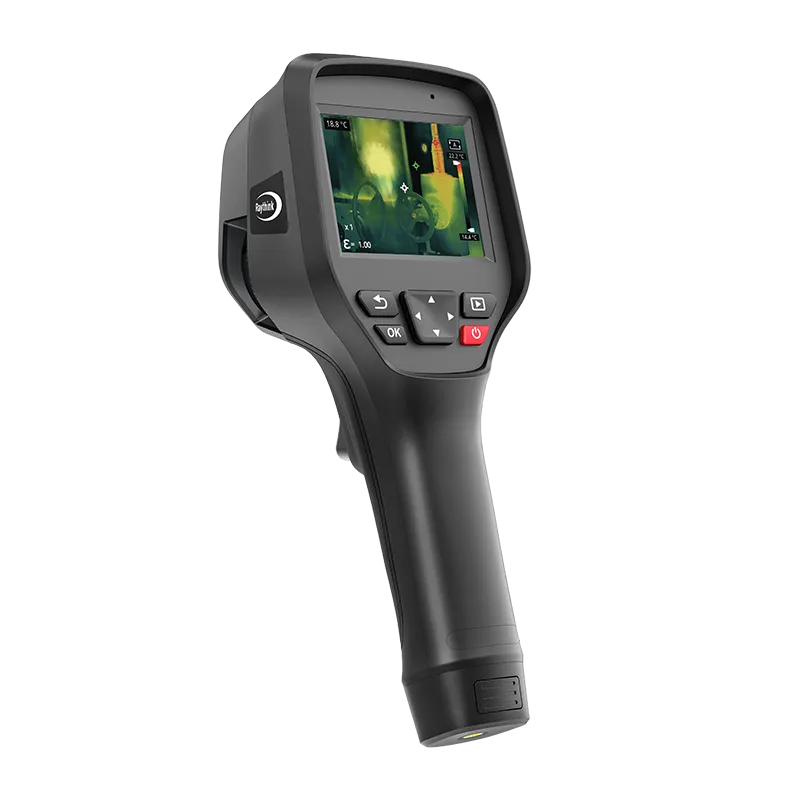

Câmera portátil OGI RG600F

Câmera portátil OGI RG600C

PTZ de imagem de gás explosivo TE464G1

2) Arquitetura da solução sistemática

① Inspeções Manuais Rotineiras: Profissionais realizam varreduras periódicas usando câmeras portáteis OGI, alcançando cobertura abrangente e identificação detalhada. A capacidade de visualização do OGI permite que um único operador cubra centenas de componentes em um dia, identificando rapidamente possíveis vazamentos.

② Monitoramento Online em Áreas Críticas: Implante câmeras PTZ de imagem de gás de dupla espectro em áreas de alto risco para realizar varredura automática 24 horas por dia, 7 dias por semana, com rotas de patrulha pré-definidas. Isso preenche as lacunas temporais nas inspeções manuais, alcançando monitoramento contínuo.

③ Gerenciamento da Plataforma de Dados Unificada: Os dados de todas as câmeras OGI portáteis e online convergem para uma plataforma unificada para análise visual, monitoramento de tendências e ligação de alarmes, apoiando a gestão de ativos da empresa e a tomada de decisões informadas.

3) Cenários Típicos de Aplicação na Indústria

① Indústria Petroquímica:,  Em partes críticas, como áreas de tanques de armazenamento, interfaces de descarga, tubos e válvulas, as soluções Raythink combinam inspeções manuais com monitoramento online para realizar a detecção abrangente de vazamentos de gás. O sistema pode integrar sensores de gás e temperatura e umidade por meio de gateways IoT, fornecendo dados em tempo real para apoiar a gestão refinada de riscos.

② Indústria de Energia: Para equipamentos elétricos de alta tensão, caldeiras, instalações de produção de amônia e usinas termelétricas a gás, as soluções Raythink oferecem monitoramento em tempo real de vazamentos de SF6, amônia, dióxido de enxofre, óxido de nitrogênio e outros gases. Detectores VOX não resfriados de alta resolução permitem monitoramento visual remoto e não intrusivo, localizando rapidamente os pontos de vazamento de gás e quantificando a gravidade do vazamento.

③ Monitoramento Ambiental: Para o controle da poluição do ar e das emissões empresariais, as soluções Raythink cobrem poluentes, incluindo VOCs, CO2 e gases tóxicos. Câmeras de imagem óptica de gás fornecem dados visuais intuitivos, ajudando as agências reguladoras a avaliar a conformidade das emissões e implementar medidas de mitigação.

7. Conclusão

Dominear vários métodos de detecção de vazamentos de gás ajuda as empresas a selecionar cientificamente soluções técnicas, melhorando a segurança e a eficiência. O sistema OGI da Raythink alcança a visualização abrangente de vazamentos e o controle de riscos por meio de imagem de gás infravermelho de alta sensibilidade, monitoramento manual e online e gerenciamento inteligente de dados. Para soluções personalizadas, entre em contato com a Raythink para consultoria profissional e suporte técnico.
