Como as câmeras térmicas infravermelhas são aplicadas à detecção de vazamentos de gás?

No engenharia petroquímica, energia elétrica, fiscalização ambiental e outros campos, o vazamento de gás constitui um perigo importante que ameaça a segurança da produção e o meio ambiente. Com suas vantagens técnicas únicas, os termógrafos infravermelhos se tornaram a ferramenta central para a detecção “visualizada” de vazamentos de gás.

Princípio da Detecção de Vazamentos de Gás

Gás e Radiação Infravermelha

Todos os objetos com temperatura acima do zero absoluto emitem radiação infravermelha, cuja intensidade é proporcional à temperatura do objeto. Portanto, objetos a diferentes temperaturas emitem radiação infravermelha de intensidades variadas.

Quando um gás está presente, suas moléculas absorvem, emitem ou espalham radiação infravermelha. Devido às diferenças na estrutura molecular e nos modos de vibração, diferentes gases absorvem e emitem radiação infravermelha em comprimentos de onda específicos.

Análise Espectral e Identificação de Gases

Quando detectando gases, os termógrafos infravermelhos usam a tecnologia de análise espectral para identificar as características da radiação infravermelha de gases específicos. Cada gás tem um espectro de absorção e emissão infravermelha único, que pode ser capturado e reconhecido pelo termógrafo infravermelho.

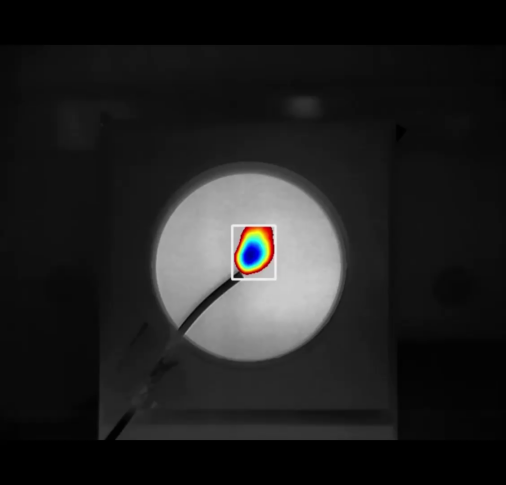

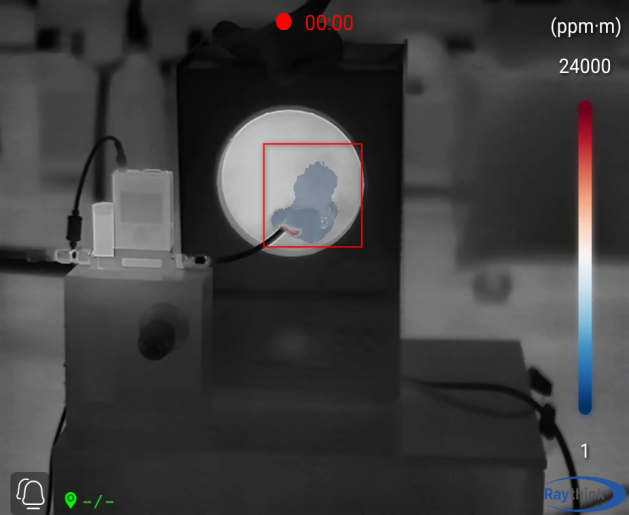

Quando ocorre uma vazamento de gás, a temperatura do ar ao redor do ponto de vazamento muda à medida que o gás que vaza troca calor com o ambiente circundante. Essa mudança de temperatura se manifesta como radiação infravermelha e é capturada pelo termógrafo. Ao analisar a distribuição e as variações de temperatura na imagem infravermelha, os pontos de vazamento de gás podem ser identificados e localizados.

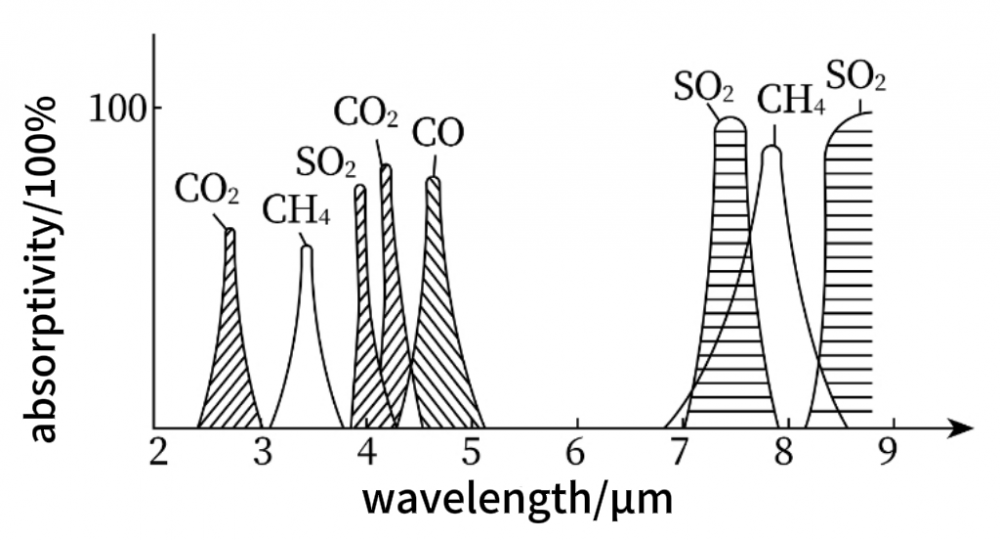

Características de Absorção Infravermelha dos Gases

Moléculas polares têm forte capacidade de absorção infravermelha e podem ter suas vazamentos detectadas usando termografia infravermelha, como CO₂, CH₄, SF₆, etc.
Os seguintes tipos de gases absorvem muito pouco radiação infravermelha e não podem ser detectados pela termografia infravermelha:

• Moléculas monoatômicas: hélio, argônio, neônio, xenônio, etc.

• Moléculas diatômicas não polares: nitrogênio, oxigênio, hidrogênio, etc.

Principais Vantagens da Termografia Infravermelha para Detecção de Vazamentos de Gás

• Detecção Não Contato
  O método de detecção não contato da termografia infravermelha evita o contato direto com o equipamento ou gases. Especialmente ao detectar gases tóxicos, nocivos ou de alta temperatura, esse método reduz significativamente os riscos operacionais. Ao mesmo tempo, como não há contato físico com o equipamento durante a inspeção, evita-se danos ao dispositivo-alvo, tornando-o adequado para detecção de segurança em condições de trabalho complexas.


• Monitoramento a longa distância
  As câmeras termográficas infravermelhas suportam observação a longa distância e podem cobrir uma área mais ampla. São particularmente adequadas para ambientes difíceis de serem alcançados por pessoal, como altitudes elevadas, poços profundos ou espaços estreitos. Os inspetores podem localizar rapidamente os pontos de vazamento a partir de uma área segura, minimizando as operações perigosas.


• Varredura rápida em larga escala
  As câmeras termográficas infravermelhas suportam varredura em tempo real em grande área, com eficiência significativamente melhorada em comparação com a inspeção manual tradicional ou a inspeção por sensores pontuais. Os pontos de vazamento são claramente exibidos nas imagens termais, permitindo que os inspetores concluam a solução de problemas em larga escala em um curto período de tempo, localizem rapidamente as áreas anormais e encurtem o ciclo de inspeção.


• Imagery visual
  A imagem infravermelha pode exibir intuitivamente o gás vazado na forma de uma “nuvem de gás”, tornando a localização e o escopo da vazamento claros de um olhar. Os resultados da inspeção não dependem mais do julgamento empírico, mas são apresentados visualmente por meio de imagens, permitindo um posicionamento preciso e reduzindo a manutenção cega.


• Capacidade de detecção de múltiplos gases
  Os imagers de gás infravermelhos podem detectar vários gases simultaneamente, atendendo flexivelmente aos requisitos de aplicação em diferentes cenários. Com a vantagem de “um instrumento para múltiplas utilizações”, eles não apenas conseguem monitoramento eficiente, mas também ajudam a aumentar a utilização do equipamento e o retorno sobre o investimento.


• Detecção segura e ecologicamente correta
  O processo de detecção não requer reagentes químicos e não produz poluição secundária, sem impactos negativos na saúde dos operadores ou no meio ambiente. Ao mesmo tempo, detectar e reduzir rapidamente as fugas de gás ajuda a mitigar os danos ambientais, tornando - se um método de detecção verde e ecologicamente correto.

Áreas de aplicação comuns

Indústria petroquímica

• Detecção de fugas de VOCs

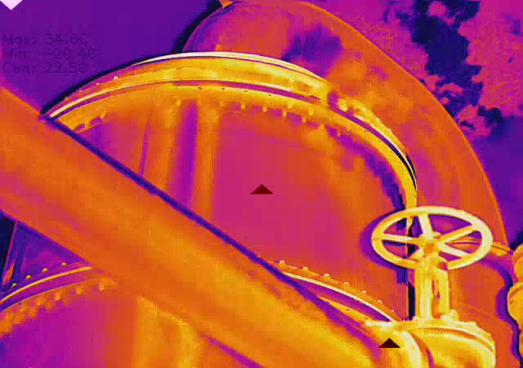

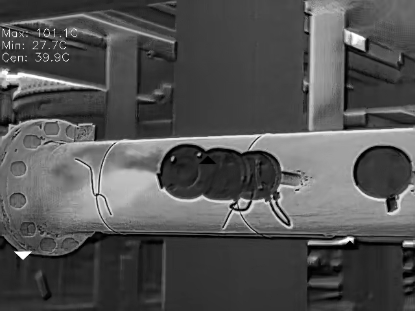

  Nos processos de refinamento, armazenamento e transporte de petróleo e produção química, as fugas de compostos orgânicos voláteis (VOCs) são relativamente comuns. As câmeras termográficas infravermelhas podem apresentar intuitivamente esses gases invisíveis como imagens dinâmicas semelhantes a “fumaça preta”, permitindo que os inspetores detectem rapidamente fugas de gás ou emissões anormais de longe, localizem com precisão a fonte das emissões e melhorem consideravelmente a eficiência da detecção de fugas.

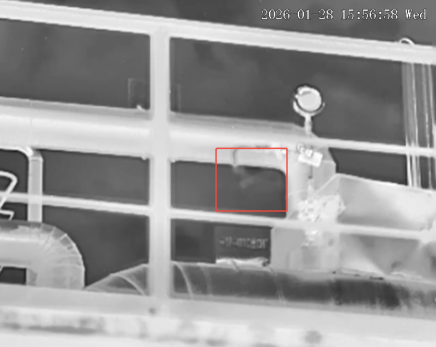

• Monitoramento de vazamento de gás inflamável
  Gases como gás natural liquefeito (LNG), gás de petróleo liquefeito (LPG) e etileno geralmente são incolores e inodores, o que os torna difíceis de detectar em tempo hábil usando métodos tradicionais. No entanto, uma vez que esses gases entram em contato com uma fonte de ignição, eles são altamente propensos a causar explosões ou incêndios. Termógrafos infravermelhos podem realizar a detecção visualizada de gases vazando capturando as diferenças na radiação infravermelha geradas durante a liberação do gás, ajudando as empresas a identificar riscos potenciais em tempo hábil, tomar medidas preventivas com antecedência e evitar acidentes.


• Monitoramento de emergência de acidentes de vazamento
  Em acidentes de vazamento repentinos, termógrafos infravermelhos podem rapidamente identificar o caminho de difusão do gás e localizar a fonte da vazamento, fornecendo dados críticos de campo para os profissionais de emergência. Através do monitoramento visualizado em tempo real, eles ajudam as empresas a formular rapidamente planos de disposição, encurtar o tempo de resposta e reduzir o escopo do impacto do acidente.

  ,

Indústria de Energia Elétrica

• Deteção de vazamento de gás SF₆
  O SF₆ é amplamente utilizado em equipamentos elétricos de alta tensão. Assim que ocorrer um vazamento, não apenas degrade o desempenho isolante do equipamento, mas também cause poluição ambiental. As câmeras termográficas infravermelhas podem capturar sensivelmente os sinais característicos do vazamento de SF₆, permitindo detecção rápida a longa distância e posicionamento preciso, melhorando assim a eficiência de operação e manutenção dos equipamentos elétricos.

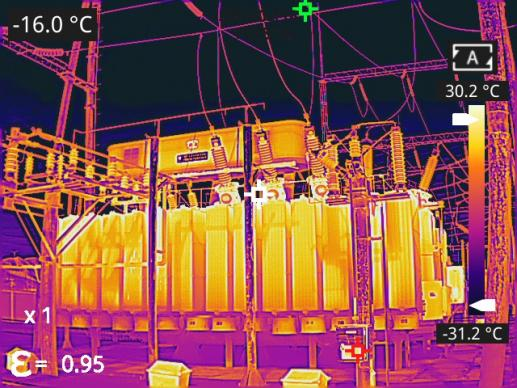

• Monitoramento da temperatura dos equipamentos elétricos
  Além da detecção de gases, as câmeras termográficas infravermelhas também podem ser usadas para monitorar a temperatura dos equipamentos elétricos. Através da detecção não contatante, a distribuição de temperatura na superfície do equipamento é obtida em tempo real, ajudando os profissionais de operação e manutenção a detectar prontamente falhas potenciais, como superaquecimento, má contato ou carga anormal, fornecendo uma base importante para a gestão da saúde dos equipamentos.

Indústria de Supervisão Ambiental

• Deteção de Emissões de VOCs
  O monitoramento de compostos orgânicos voláteis (VOCs) é fundamental na supervisão ambiental e no gerenciamento de emissões das empresas. As câmeras termográficas infravermelhas convertem gases invisíveis em imagens visuais, permitindo a exibição intuitiva de vazamentos ou emissões ilegais de VOCs, ajudando os inspetores a identificar rapidamente as fontes de poluição.


• Coleta de Evidências para Supervisão Ambiental
  A supervisão ambiental tradicional depende principalmente de julgamentos empíricos ou de amostragem on-site em curta distância, o que é ineficiente e apresenta riscos de segurança. As câmeras termográficas infravermelhas de gás podem registrar imagens de emissões de gás remotamente e em tempo real, fornecendo dados intuitivos e confiáveis para os departamentos relevantes, melhorando a eficiência e a transparência da supervisão.


• Monitoramento de Emergência para Incidentes Ambientais Súbitos
  Em incidentes ambientais súbitos, como vazamentos químicos ou difusão de gases, as câmeras termográficas infravermelhas podem ser rapidamente implantadas para localizar as fontes de vazamento e analisar os padrões de difusão, fornecendo suporte crítico de dados para a resposta de emergência e continuando a desempenhar um papel na avaliação ambiental pós-incidente.
