Monitoramento e inspeção de subestações usando medição de temperatura não contato por infravermelho

As subestações desempenham um papel fundamental na conversão de tensão, fornecimento de energia regional e proteção contra falhas, servindo como o centro operacional que garante a estabilidade de toda a rede elétrica. Falhas elétricas raramente ocorrem sem aviso; geralmente se desenvolvem gradualmente. Nos estágios iniciais de deterioração, o equipamento geralmente apresenta geração anormal de calor - o indicador físico mais direto de uma falha iminente. Se esses pontos de calor localizados não forem detectados, as consequências variam desde redução de desempenho e interrupções não planejadas até danos graves ao equipamento ou incidentes de segurança, representando riscos imensuráveis para a operação e gerenciamento de manutenção da rede.

No entanto, os métodos tradicionais de inspeção manual enfrentam limitações claras em subestações de alta tensão e densamente equipadas - incluindo baixa eficiência, cobertura limitada e capacidade inadequada para identificar defeitos térmicos iniciais. Nesse contexto, a termografia infravermelha - que permite monitoramento em tempo real e análise visual por meio de medição de temperatura não contatante - surgiu como uma ferramenta essencial para o monitoramento do estado do equipamento das subestações. Ao detectar variações de temperatura durante a operação do equipamento com antecedência, a manutenção das subestações está se deslocando de reparos reativos para prevenção proativa, fornecendo sólido suporte técnico para a operação segura e estável da rede.

1. Princípios e Valor Diagnóstico da Termografia Infravermelha para Medição de Temperatura Não Contatante

Qualquer objeto acima do zero absoluto emite continuamente radiação infravermelha, e a intensidade dessa radiação está intimamente relacionada à temperatura da superfície do objeto. Aproveitando essa propriedade física, a tecnologia de termografia infravermelha permite aos operadores obter dados de temperatura da superfície sem tocar no equipamento ou interromper a operação, oferecendo uma representação visual de seu estado operacional.

Em aplicações em subestações, essa medição de temperatura não contatante vai além das leituras de ponto único para apresentar mapas térmicos mostrando as distribuições de temperatura geral e dos componentes críticos. Ao comparar os dados térmicos em diferentes tempos de operação e condições de funcionamento, o pessoal pode localizar rapidamente os pontos quentes, monitorar as tendências de temperatura e identificar os primeiros sinais de aquecimento anormal. Esse método de detecção, baseado na análise da distribuição e tendência da temperatura, transforma a medição de temperatura de uma mera ferramenta de solução de problemas em uma importante base técnica para o monitoramento do estado do equipamento da subestação e a manutenção preventiva.

2. Aplicações da Medição de Temperatura por Infravermelho Não Contato na Inspeção e Manutenção de Subestações

1) Transformadores

Transformadores são o equipamento mais crítico nas subestações, suportando a carga operacional mais pesada. Seu status operacional afeta diretamente a segurança operacional da subestação e a confiabilidade do fornecimento de energia. Portanto, realizar a medição de temperatura por infravermelho dos transformadores é um foco chave durante as inspeções rotineiras de subestações.

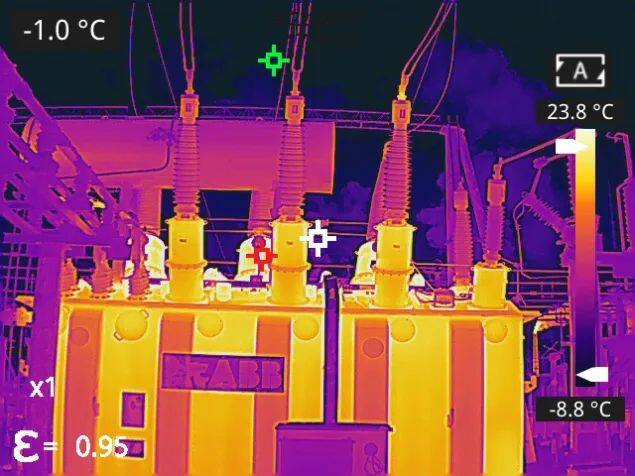

Na operação real, defeitos térmicos em transformadores geralmente aparecem em áreas como buchas de alta, média e baixa tensão, seções localizadas do tanque e reservatórios de óleo. As câmeras termográficas infravermelhas obtêm a distribuição de temperatura da superfície do equipamento de forma não contata. Elas permitem a detecção oportuna de pontos quentes ocultos durante a operação energizada do equipamento, fornecendo suporte confiável para a identificação precoce de perigos e avaliação da condição operacional dos transformadores.

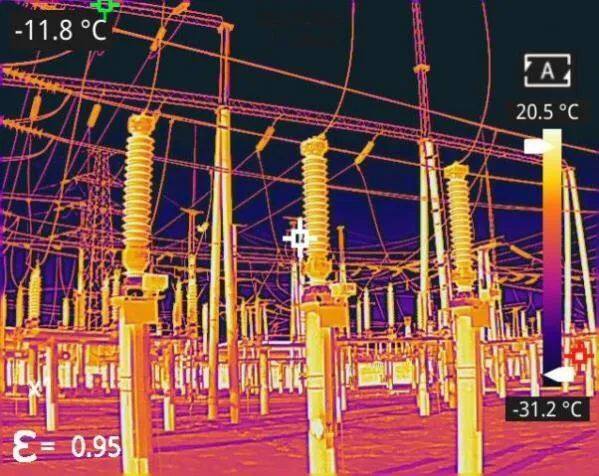

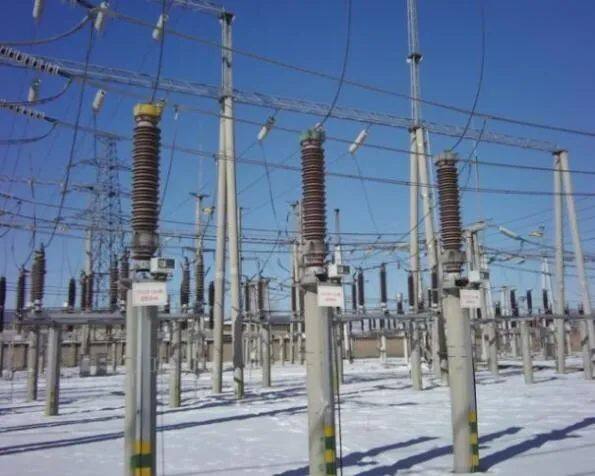

2) Pararrayos

Os pararrayos primariamente suprimem as sobretensões de impulso de raio e as sobretensões de comutação, servindo como dispositivos de proteção críticos para garantir a operação segura do equipamento elétrico da subestação. As falhas nos pararrayos estão frequentemente relacionadas à qualidade da instalação, às práticas de construção e aos ambientes de operação a longo prazo. Problemas comuns incluem a entrada de umidade, a degradação do desempenho e o envelhecimento do resistor interno.

Quando os varistores de um pararrayo ficam úmidos ou degradados, a corrente resistiva que os atravessa aumenta. Isso pode levar a aumentos anormais de temperatura no corpo do pararrayo, acelerando ainda mais o envelhecimento do varistor e potencialmente desencadeando descargas parciais. Ao usar a medição de temperatura não contata com termógrafos infravermelhos, os inspetores podem identificar precocemente a temperatura anormal da superfície dos pararrayos, permitindo a manutenção ou substituição em tempo hábil e prevenindo efetivamente o aumento de potenciais perigos.

3) Disjuntores

Os disjuntores desempenham um papel fundamental nas subestações. Eles controlam e protegem o equipamento elétrico interrompendo as correntes de carga e de curto-circuito, garantindo a operação segura e estável dos sistemas elétricos.

Os defeitos comuns de superaquecimento nos disjuntores derivam principalmente do envelhecimento grave dos contatos, da falha dos contatos internos e da entrada de umidade nas buchas de porcelana isolantes. A medição de temperatura não contata baseada em termógrafos infravermelhos permite a inspeção rápida dos componentes críticos dos disjuntores, identificando prontamente pontos quentes e aumentos anormais de temperatura para prevenir danos ao equipamento ou falhas operacionais causadas pelo superaquecimento dos componentes.

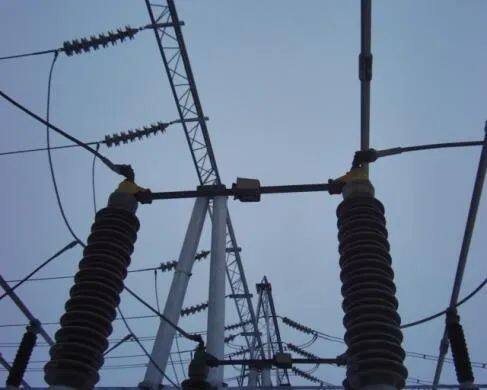

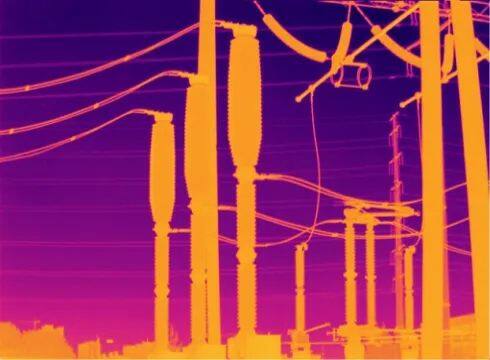

4) Chaves de lâmina

As chaves de lâmina servem principalmente para funções de isolamento elétrico nas subestações, sendo sua confiabilidade operacional fundamental para a manutenção do equipamento e a segurança do sistema. Com o tempo de serviço prolongado, os contatos e conectores das chaves de lâmina tendem a envelhecer e oxidar, aumentando a resistência de contato e causando aquecimento anormal.

Usar imagens termais infravermelhas para medição de temperatura não contatável permite visualizar claramente a distribuição de temperatura nos contatos do disjuntor e nas partes de conexão sem interrupção de energia, permitindo a julgamento preciso da localização e gravidade dos defeitos. Assim que forem detectadas elevações anormais de temperatura, os técnicos de manutenção podem implementar prontamente ações corretivas direcionadas, prevenindo efetivamente que os perigos latentes se transformem em acidentes, ao mesmo tempo em que reduzem significativamente a carga de trabalho da inspeção manual e os riscos operacionais.

3. Vantagens das câmeras termográficas na monitorização e inspeção de subestações

1) Medição de temperatura não contatável garantindo a segurança pessoal durante as inspeções

As câmeras termográficas permitem a inspeção segura da subestação sem interrupção de energia, capturando dados de temperatura da superfície do equipamento a distância. Isso reduz os riscos de segurança para os técnicos de manutenção que trabalham em ambientes de alta tensão, ao mesmo tempo em que garante o funcionamento contínuo e estável do equipamento, melhorando a segurança e a confiabilidade do trabalho de inspeção.

2) Mapeamento de temperatura visualizado para detecção rápida de anomalias

Câmeras termográficas convertem variações de temperatura invisíveis em imagens térmicas intuitivas, exibindo claramente as distribuições de temperatura em todo o equipamento e em componentes críticos. Ao contrário da medição de temperatura pontual tradicional, as câmeras térmicas refletem o status operacional do equipamento em uma visão abrangente de "superfície". Ao comparar as imagens térmicas, os técnicos de manutenção podem identificar rapidamente pontos quentes localizados e zonas de aumento anormal de temperatura, e determinar com precisão a localização e o escopo dos defeitos, fornecendo evidências objetivos para as reparações e intervenções subsequentes.

3) Alerta precoce por meio da detecção precoce de falhas

As falhas de equipamento geralmente são precedidas por anomalias sutis de temperatura que podem passar despercebidas no estágio inicial. A termografia infravermelha captura continuamente as distribuições e tendências de temperatura durante a operação do equipamento, permitindo que os técnicos de manutenção detectem potenciais perigos precocemente. Ao analisar os dados de temperatura em diferentes períodos de tempo e condições de operação, identifica as características baseadas em tendências de aumento anormal de temperatura. Isso muda o foco de "resposta pós-evento" para "alerta pré-evento", reduzindo efetivamente a probabilidade de falhas e acidentes repentinos.

4) Melhoria na eficiência da inspeção, apoiando a gestão operacional de precisão

Em grandes subestações com numerosos dispositivos distribuídos de forma densa, as inspeções manuais têm dificuldade em manter a frequência e a cobertura. A termografia infravermelha permite digitalização rápida e detecção simultânea de vários dispositivos, permitindo inspecionar vários equipamentos críticos e áreas-chave em um curto período de tempo. Além disso, os resultados da medição de temperatura infravermelha são armazenados tanto em formato de imagem quanto de dados, facilitando a análise, comparação e arquivamento subsequentes. Isso apoia a avaliação do estado, o planejamento de manutenção e a tomada de decisões operacionais, ajudando as subestações a fazer a transição da gestão baseada em experiência para a gestão baseada em dados.

4. Melhores práticas para o uso de câmeras termográficas em subestações

1) Monitorar as condições de operação do equipamento

As inspeções infravermelhas devem ser realizadas quando a carga do equipamento estiver relativamente estável. Flutuações de carga, condições de início e parada e sobrecargas a curto prazo podem afetar as distribuições de temperatura. Os resultados devem ser interpretados em conjunto com a duração da operação, o nível de carga e dados históricos para evitar julgamentos errados causados por condições transitórias.

2) Defina os valores de emissividade da superfície adequadamente

Diferentes materiais de equipamento e condições de superfície emitem radiação infravermelha de forma diferente. Configurações impróprias de emissividade comprometem diretamente a precisão da medição da temperatura infravermelha. Na prática, os parâmetros devem ser configurados com base nas propriedades do material do objeto alvo. Quando necessário, calibração empírica ou medições comparativas podem ajudar a melhorar a confiabilidade dos resultados.

3) Evite a interferência ambiental nos resultados da medição

A luz solar direta, equipamentos de alta temperatura próximos e reflexões térmicas de superfícies metálicas brilhantes podem distorcer as leituras da medição da temperatura infravermelha. Durante as inspeções de subestações, integre a imagem em luz visível com a análise ambiental on-site para evitar interpretar erroneamente o calor refletido do ambiente como emissões térmicas geradas pelo equipamento.

4) Dê atenção às diferenças de temperatura relativas em vez de valores isolados

Em inspeções de equipamentos de subestação, comparar as temperaturas entre equipamentos idênticos operando sob condições idênticas geralmente tem mais significado do que as leituras absolutas de temperatura. As comparações cruzadas e a análise de tendências provam ser mais eficazes para identificar anomalias potenciais, melhorando assim a precisão da detecção infravermelha na avaliação do estado.

5) Padronize a documentação e a retenção de dados

Os resultados das inspeções infravermelhas devem ser sistematicamente registrados e arquivados em formatos que incluem imagens térmicas, imagens de luz visível e dados de temperatura. Isso facilita as reinspeções subsequentes, a análise de tendências e o acompanhamento de perigos. O acúmulo contínuo de dados de inspeção ajuda a estabelecer padrões de temperatura dos equipamentos, fornecendo suporte de dados para manutenção preventiva e operações refinadas nas subestações.

5. Soluções de imagem térmica Raythink recomendadas

1) Monitoramento online fixo de subestações,

Para equipamentos críticos e áreas-chave dentro de subestações, a Raythink oferece sistemas fixos de termografia, como câmeras PTZ de dupla espectro e câmeras domo, que podem ser implantados para monitoramento contínuo 24 horas por dia, 7 dias por semana. Esses sistemas capturam simultaneamente imagens em luz visível e imagens térmicas infravermelhas e transmitem dados em tempo real para a plataforma de monitoramento, permitindo que o pessoal de manutenção verifique remotamente o status de operação do equipamento e as mudanças de temperatura.

Além do monitoramento de temperatura, recursos de análise inteligente, como detecção de linha de travessia e detecção de intrusão em zona, permitem alertas proativos de riscos de segurança, estabelecendo um sistema integrado de proteção inteligente que combina "consciência do estado, alerta de risco e controle remoto".

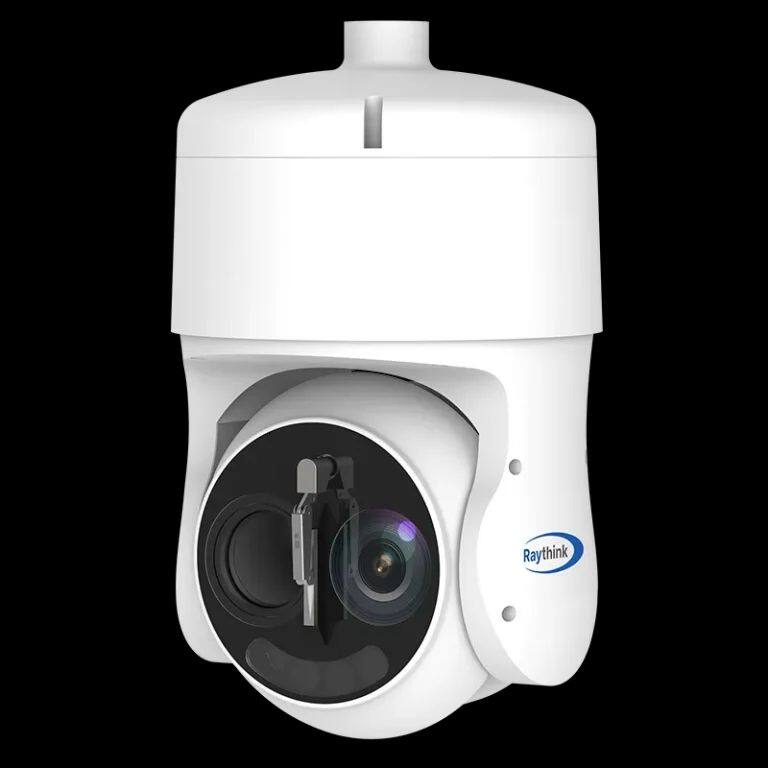

PC264T1 Dual-Spectrum PTZ Camera

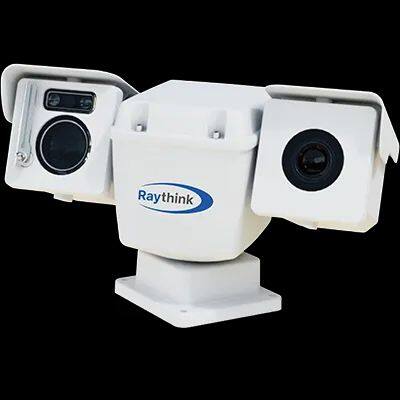

PD464T Dual-Spectrum Speed Dome Camera

2) Inspeção Portátil de Subestação com Equipamento de Mão

Durante inspeções rotineiras ou verificação on-site após alertas de anomalia dos sistemas de monitoramento online, o pessoal de manutenção pode usar câmeras térmicas portáteis para digitalizar rapidamente componentes críticos, como buchas de transformador, contatos de chave e pontos de conexão. Isso permite a localização precisa de pontos quentes anormais, auxiliando na determinação da natureza e gravidade dos defeitos.

Câmeras térmicas portáteis não exigem configuração complexa — estão prontas para uso imediatamente após a ligação, atendendo às necessidades de inspeção de vários pontos e vários dispositivos. Ao complementar os sistemas de monitoramento online fixos, reduzem efetivamente o tempo de solução de problemas de falhas, melhoram a eficiência de resposta no local e fornecem um forte suporte técnico para a operação segura e estável das subestações.

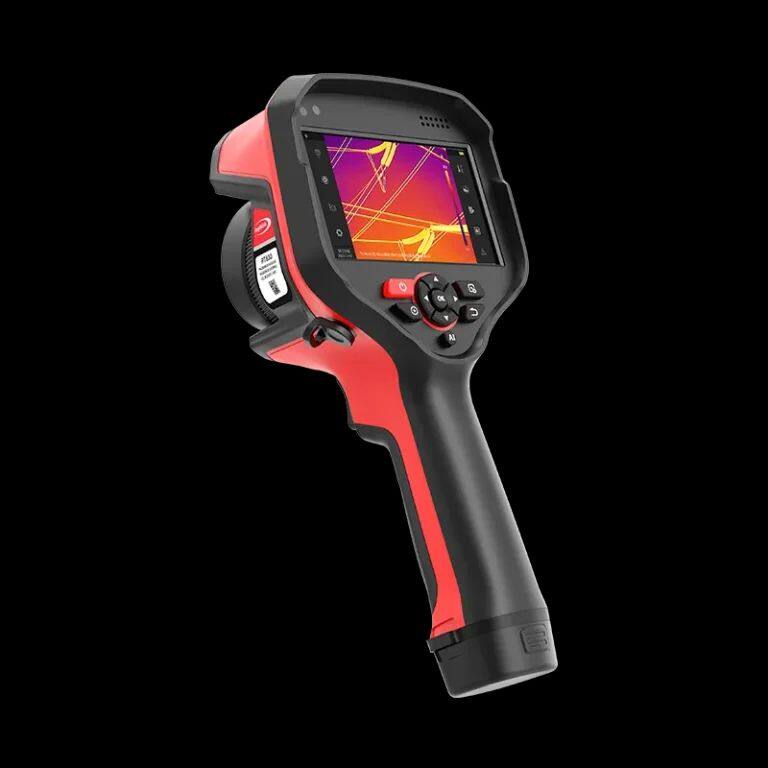

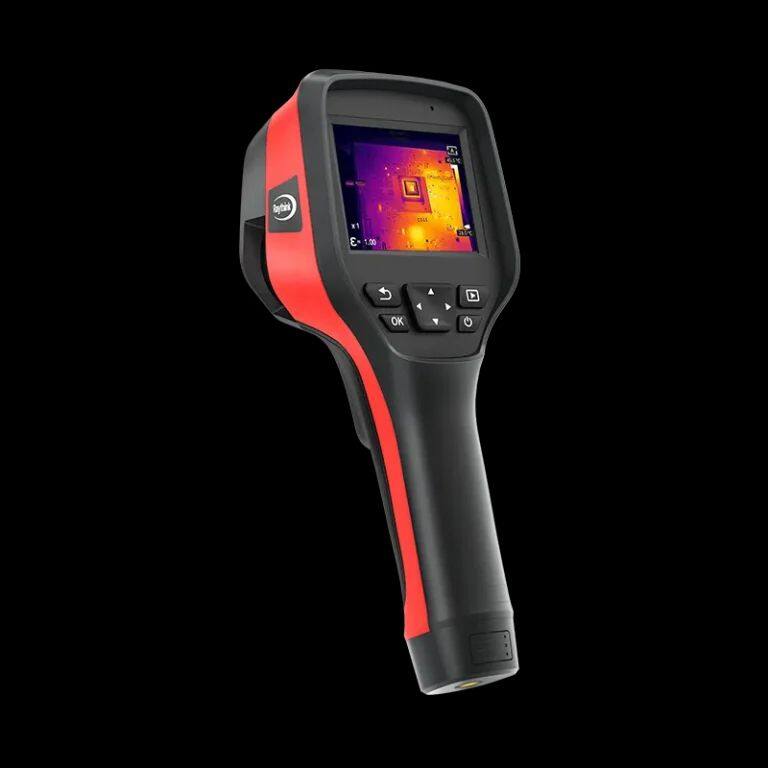

RM620 Handheld Thermal Camera

RT630 Expert Thermal Camera

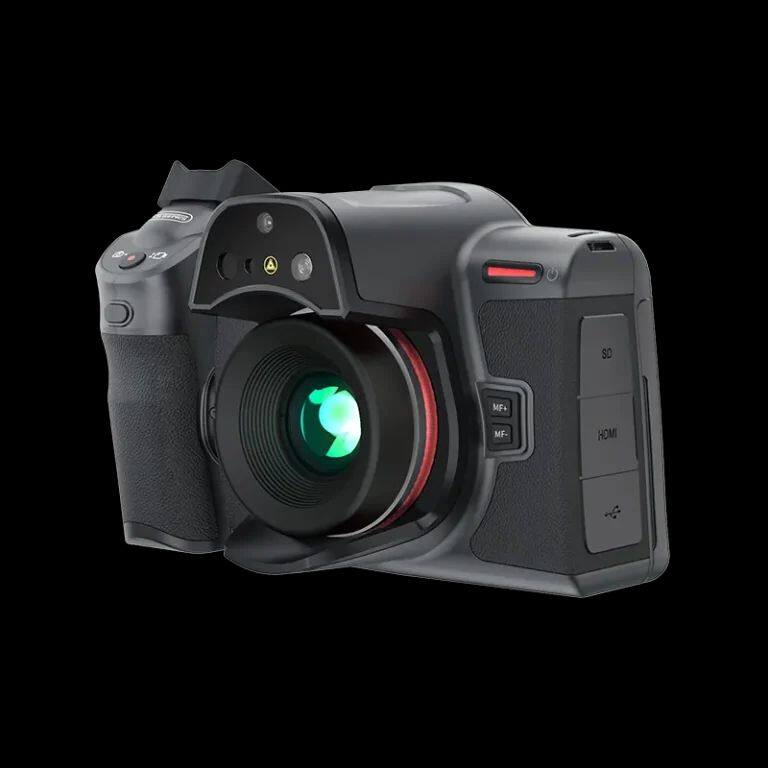

RS600 Flagship Thermal Camera

6. Conclusão

Nas operações de subestações, a aplicação de câmeras termográficas — que operam com base em medição de temperatura não contatante — não apenas melhora a segurança e a eficiência da inspeção, mas também fornece meios técnicos mais confiáveis para o monitoramento do estado do equipamento e a manutenção preventiva, estabelecendo uma base sólida para a operação segura e estável a longo prazo da rede elétrica. Para saber mais sobre estratégias de implantação personalizadas de câmeras termográficas em subestações ou discutir soluções de inspeção personalizadas mais adequadas às condições reais de operação, entre em contato com Raythink para uma consulta profissional individualizada.
