Das Unsichtbare Sichtbar Machen: Neueste Wärmebildlösung für die 3D-Gasleckerkennung

Laut Markets and Markets™ wird der Markt für Gassensoren bis 2030 von 3,84 Milliarden US-Dollar im Jahr 2025 auf 5,18 Milliarden US-Dollar ansteigen, was auf die steigenden industriellen Sicherheitsstandards, strengere behördliche Vorschriften und die zunehmende Bedeutung des Umweltschutzes zurückzuführen ist. In Anbetracht dieser Entwicklung entwickelt die Branche innovative Gassensor-Technologien, um dem steigenden Bedarf gerecht zu werden. Unter diesen Technologien zeichnet sich die OGI-Kamera (Optical Gas Imaging Camera) als eines der genauesten Instrumente aus, das berührungslose, langstreckige und dreidimensionale Gasvisualisierung ermöglicht.

Raythink, ein führender Anbieter von Wärmebildtechnologie, treibt die Innovation im Bereich der Gassensorik voran. Durch die Integration fortschrittlicher OGI-Kameras mit künstlicher Intelligenz und einer umfassenden Softwareplattform bietet Raythink leistungsfähigere, integrierte Lösungen, die Unternehmen dabei helfen, die Sicherheit zu verbessern, die behördlichen Vorschriften einzuhalten und die negativen Auswirkungen auf die Umwelt zu verringern.

1. Was ist eine OGI-Kamera?

Eine OGI-Kamera (Optical Gas Imaging Camera) ist ein spezielles Gerät, das Infrarot-Bildgebungstechnologie verwendet, um Gasleckagen visuell zu erfassen. Sie ermöglicht es Betreibern, Gase zu identifizieren und zu lokalisieren, die für das bloße Auge unsichtbar sind, wie Methan, flüchtige organische Verbindungen (VOCs), Schwefelhexafluorid und andere gefährliche Gase.

2. Wie funktioniert eine OGI-Kamera?

Industrielle gefährliche Gase (z. B. Methan, VOCs und Ammoniak) zeigen charakteristische molekulare Schwingungs- und Rotationsabsorptionsspektren im bestimmten Infrarotbereich von 3–17 μm. Wenn Infrarotstrahlung durch diese Gase tritt, absorbieren die Gasmoleküle Energie bei ihren charakteristischen Wellenlängen, was zu wellenlängenspezifischen Absorptionsmerkmalen führt.

Auf dieser Grundlage entsteht, wenn ein dynamisches Gasleck innerhalb des Sichtfelds einer OGI-Kamera auftritt, ein dynamischer Strahlungsunterschied bei den entsprechenden Absorptionswellenlängen, der im Infrarotbild als Graustufenkontrast erscheint. Je höher die Gaskonzentration, desto stärker die Absorption und desto deutlicher der Graustufenkontrast.

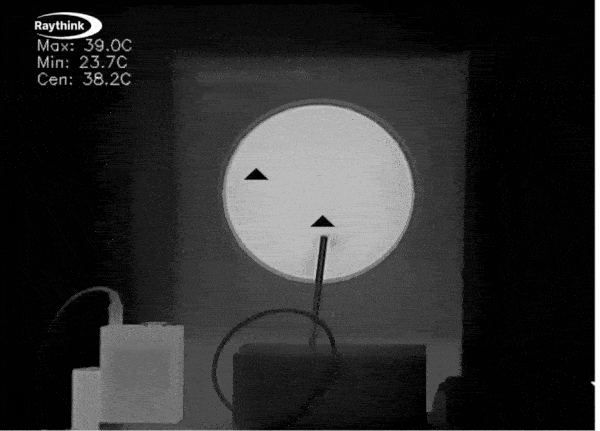

Visualisierung von SF6-Lecks mittels Wärmebildkamera

3. Warum OGI-Technologie für die industrielle Gasdetektion wählen?

Im Vergleich zu anderen Instrumenten wie stationären Gassensoren, tragbaren Gassensoren und Gasanalysatoren bietet die OGI-Kamera mehrere Vorteile:

· Visualisierung
OGI-Kameras können die Form, Richtung und Ausbreitung von Gaswolken direkt über Infrarotbildgebung anzeigen, was ihr größter Vorteil gegenüber herkömmlichen Gassensoren ist. Wenn ein herkömmlicher Gassensor einen Alarm auslöst, müssen die Betreiber noch manuell prüfen, ob der Alarm real oder falsch ist, und dann punktuell suchen, um das Leck zu lokalisieren. Im Gegensatz dazu zeigen OGI-Kameras das Leck sofort visuell an, sodass die Betreiber schnell seinen genauen Ort bestimmen, seine Schwere einschätzen und sofort Maßnahmen ergreifen können.

· Berührungslos
Eine rechtzeitige Gasdetektion ist von entscheidender Bedeutung, da viele Industriegase giftig, brennbar oder auf andere Weise gefährlich sind. Traditionelle Detektionsmethoden wie tragbare Gassensoren erfordern es häufig, dass die Bedienpersonen potenziell gefährliche Bereiche betreten müssen, um Lecks zu orten, was sie Sicherheitsrisiken aussetzt. OGI-Kameras ermöglichen es den Bedienpersonen jedoch, Gaslecks von einer sicheren Entfernung visuell zu identifizieren und zu bewerten, wodurch unnötige Exposition vermieden wird und gleichzeitig genaue und sofortige Informationen für Wartungsarbeiten oder Notfallmaßnahmen bereitgestellt werden.

· Hohe Effizienz
Im Vergleich zu punktbasierten Instrumenten verbessert die OGI-Kamera die Effizienz der Gasdetektion erheblich, indem sie eine schnelle, flächenhafte Erfassung innerhalb von Sekunden ermöglicht. Darüber hinaus kann sie mehrere Gase innerhalb ihres Spektralbereichs visualisieren, ohne dass Sensoren gewechselt oder Geräte ausgetauscht werden müssen, wodurch die Inspektionsabläufe weiter vereinfacht werden.,

4. Vom Punkt zur 3D-Gasdetektion

Einstellenprüfungen und verteilte Sensornetze sind zwei herkömmliche Ansätze zur Detektion von Gasleckagen. Dennoch sind beide durch feste Überwachungsmuster eingeschränkt und können keine vollflächige Echtzeitüberwachung unabhängig erreichen. Um diese Einschränkungen zu überwinden, besteht der aktuelle Trend darin, mehrere komplementäre Detektionsmethoden im dreidimensionalen Raum zu kombinieren, um ein umfassendes Verständnis der Gasleckverteilung zu erhalten.

Punktbasierte Sensoren überwachen kontinuierlich kritische Stellen wie Rohrverbindungen und Lagertanks und geben frühzeitig Warnungen vor möglichen Leckagen. Feste OGI-Kameras bieten rund um die Uhr visuelle Überwachung und zeigen die Form, Richtung und Ausbreitung von Gaswolken auf, ohne dass Personen gefährdet werden. Handgehaltene und an Drohnen montierte OGI-Geräte ermöglichen flexible Prüfungen, präzise Leckortung und Zugang zu schwer zugänglichen Bereichen.

Alle Daten von Sensoren, Kameras und Drohnen werden auf einer zentralisierten Plattform für intelligente Analysen und Echtzeit-Warnungen integriert. Dieser Ansatz mit mehreren Datenquellen verbessert die Situationsbewusstheit, reduziert Fehlalarme und ermöglicht schnellere und sicherere Reaktionen auf Lecks.

5. Raythink: Macht für die industrielle Gaserfassung

Als Innovator in der Wärmebildtechnologie bietet Raythink eine umfassende Reihe von OGI-Kameras, um die vielfältigen Bedürfnisse der industriellen Gaserfassung zu erfüllen.

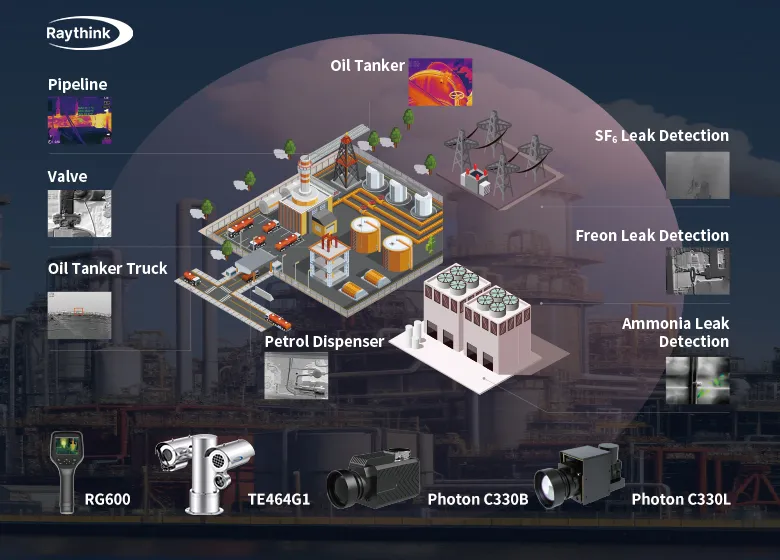

Raythinks Wärmebildlösungen für die industrielle Gaserfassung

· Feste OGI-Kameras
Raythinks explosionsgeschützte Gaserfassungs-PTZ-Kamera TE464G1 ist eine ideale Lösung für die kontinuierliche 24/7-Überwachung von Hochrisikogebieten wie Pipelines, Lagertanks und chemischen Verarbeitungsanlagen. Ausgestattet mit einem hochempfindlichen ungekühlten Infrarotdetektor (NETD ≤ 20 mK), Doppelspektrum-Bildgebung (Infrarot + sichtbares Licht) und vollständiger PTZ-Abdeckung kann die TE464G1 automatisch große Industriegebiete patrouillieren, Gaswolken sichtbar machen, Lecks in Echtzeit erfassen und sich mit Anlagenüberwachungssystemen für automatisierte Warnungen integrieren. Ihre doppelte Explosionsschutz-Zertifizierung und das Gehäuse mit Schutzart IP68 sorgen für einen sicheren und zuverlässigen Betrieb auch in gefährlichen Umgebungen.

· Handheld OGI Cameras
Für routinemäßige Inspektionen und schnelle Leckageortung bietet Raythink Handheld-OGI-Kameras für eine effiziente On-Site-Erkennung an. Die RG600-Serie ermöglicht es Betreibern, Hunderte von industriellen Gasen zu identifizieren, darunter SF₆, Methan (CH₄) und VOCs, aus Entfernungen von bis zu 20 Metern. Sein tragbarer, robuster Aufbau macht es ideal für Spot-Checks, Wartungsinspektionen, Prüfungen in beengten Räumen und schnelle Überprüfungen von Alarmmeldungen in Öl- und Gasanlagen, Chemiefabriken und Industrieanlagen.

· OGI Camera Module
Für Systemintegratoren und Ausrüstungshersteller bietet Raythink leistungsstarke gekühlte OGI-Kameramodule wie den Photon C330B und den Photon C330L.  Mit einem MCT-gekühlten Infrarot-Flächensensor aufgebaut und im Spektralbereich von 3,2–3,4 µm betrieben, liefern diese Module eine außergewöhnliche Nachweisempfindlichkeit (NETD ≤ 10 mK) und eine schnelle Bildfrequenz von 25 Hz, was sie für die Visualisierung von VOCs in geringer Konzentration sehr effektiv macht. Mit optionalen Festbrennweiten- und stufenlos verstellbaren Objektiven können die Module an verschiedene industrielle Szenarien angepasst werden – von stationären Überwachungssystemen bis hin zu mobilen Inspektionsgeräten.

AI-gestützte Algorithmen und intelligente Softwareplattform

Um die Intelligenz der industriellen Gasüberwachung weiter zu verbessern, setzt Raythink aktiv auf eine ganze Reihe von KI-Technologien, die speziell für OGI-Anwendungen entwickelt wurden. Raythink hat eigene Algorithmen entwickelt, die die Gaserkennungsgenauigkeit erheblich verbessern, und eine KI-gestützte Gaswolken-Visualisierungstechnologie eingeführt. Indem sowohl die Hintergrund- als auch die gasspezifischen Graustufenmerkmale modelliert werden, kann das System die Form und Bewegung von Gaswolken präzise extrahieren und automatisch Farben entsprechend den Konzentrationsstufen zuweisen, was eine genauere und anschaulichere Visualisierung von Lecks ermöglicht.

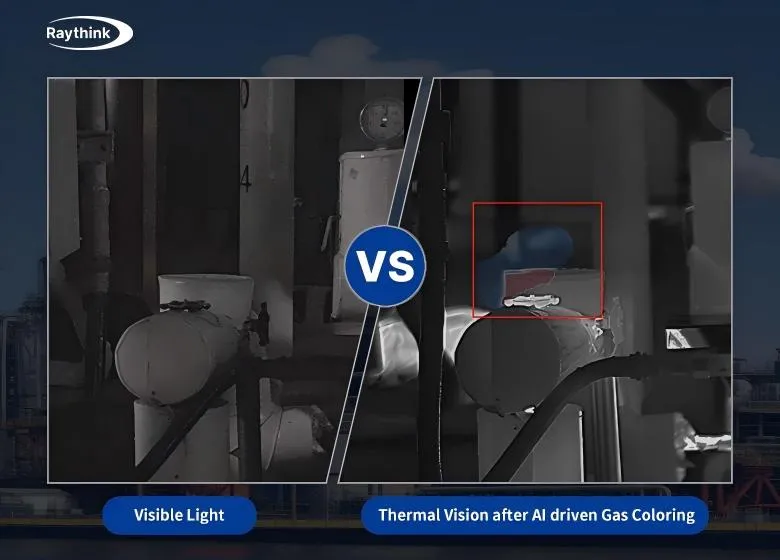

Gasleckerkennung: sichtbares Licht vs. Wärmebild nach künstlich-intelligenter Gasfärbung

Um seine OGI-Kameras zu ergänzen, bietet Raythink’s VIS Patrol Gas-Software eine umfassende Plattform für die industrielle Gasüberwachung. Sie integriert die Live-Video-Vorschau, die Infrarot-Temperaturmessung und die elektronische Kartenverwaltung mit der Gaserkennung und der Pseudofarbenvisualisierung, sodass Betreiber Gaswolken in Echtzeit sehen können. Die Software bietet konfigurierbare Alarmparameter, einschließlich Empfindlichkeit und Alarmfilterzeit. Sie unterstützt die Alarmschaltung für Ereignisse wie Gaslecks, Brandherde und Eindringlinge und löst automatisch Geräusche, Momentaufnahmen oder IO-Ausgaben aus.

6. Anwendungen von Raythink OGI-Lösungen

Raythinks OGI-Technologie und die VIS Patrol Gas-Plattform werden in verschiedenen Branchen eingesetzt, um kritische betriebliche und Sicherheitsherausforderungen zu bewältigen.

In Öl- und Gasanlagen helfen sie, Lecks zu erkennen, bevor sie zu Bränden oder Explosionen führen. In chemischen Anlagen minimieren sie unplanmäßige Anlagenstillstände, indem sie kleine Lecks schnell identifizieren, die die Produktion stören könnten. Bei Lager- und Transportvorgängen überwachen sie flüchtige Emissionen, um die Einhaltung von Umweltvorschriften sicherzustellen und die behördlichen Risiken zu verringern. In der Stromerzeugung und in elektrischen Systemen ermöglichen diese Lösungen die frühzeitige Erkennung von Lecks in gasisolierten Schaltanlagen (GIS) und Transformatoren, wodurch kostspielige Ausfälle der Ausrüstung verhindert und die Zuverlässigkeit des Stromnetzes gewahrt wird.

In allen Anwendungen unterstützt das System das proaktive Risikomanagement, verbessert die Wartungsplanung und erhöht die Arbeitssicherheit, indem es handlungsrelevante Erkenntnisse über das Verhalten von Gasen und den Verlauf von Lecks liefert.

Durch die Umwandlung unsichtbarer Gaslecks in sichtbare Gaswolken ermöglicht die Wärmebildtechnologie die genaue, Echtzeit-Erkennung und Bewertung dieser Lecks. Raythink's OGI-Kameras und die VIS Patrol Gas-Software bieten Industriebetreibern die Mittel, um schnell zu handeln, Risiken zu minimieren und die Sicherheit auch in den anspruchsvollsten Umgebungen sicherzustellen.,
