Soluciones de cámaras termográficas infrarrojas para la industria del transporte ferroviario

I. Aplicaciones de monitoreo de equipos a bordo

1. Monitoreo en tiempo real y alerta temprana de pantógrafos y catenarias

1) Análisis de demanda:

El sistema pantógrafo-catenaria de las vías férreas electrificadas transmite energía eléctrica a las locomotivas eléctricas, y su calidad y estado de funcionamiento afectan directamente la capacidad de transporte y la seguridad del ferrocarril. Las catenarias expuestas al exterior durante todo el año son propensas a la oxidación, la corrosión y la conexión floja de los componentes, lo que conduce a posibles riesgos de seguridad.

2) Objetivos de monitoreo:

Durante la operación del tren, observe en tiempo real la distribución de temperatura en la superficie del pantógrafo para visualizar el estado de funcionamiento, juzgar y diagnosticar las condiciones del equipo y los defectos potenciales, emitir alertas tempranas oportunas para las altas temperaturas, localizar con precisión los puntos de falla y detectar, manejar y prevenir accidentes operativos de manera oportuna.

3) Soluciones de monitoreo:

· Visualización en tiempo real: Recopilar continuamente datos de temperatura, incluyendo la ubicación geográfica, los valores medidos o el estado de funcionamiento de cada punto de medición en la catenaria; observar en tiempo real la distribución térmica en la superficie del pantógrafo durante el movimiento del tren de alta velocidad, con una clara visualización de los defectos de la superficie y los puntos de alta temperatura.

· Análisis de defectos de equipos: Trazar curvas de cambio de temperatura de los equipos, analizar las tendencias del estado, evaluar el nivel de gravedad de los defectos, identificar previamente las áreas de riesgo potencial y brindar soporte para la toma de decisiones en el mantenimiento.

· Umbrales y niveles de alarma personalizables: Soporte para mecanismos de alarma de múltiples niveles para ayudar al personal a evaluar la urgencia y la tendencia de desarrollo de los riesgos potenciales.

· Captura de imágenes y alarma activadas por alta temperatura: Captura de imágenes + grabación de video + enlace; el fondo de monitoreo puede detectar rápidamente temperaturas anormales y activar alarmas.

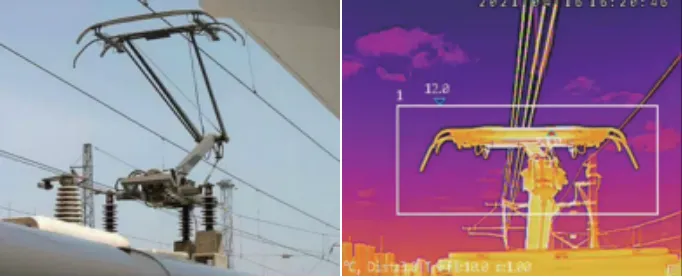

Monitoreo de pantógrafo

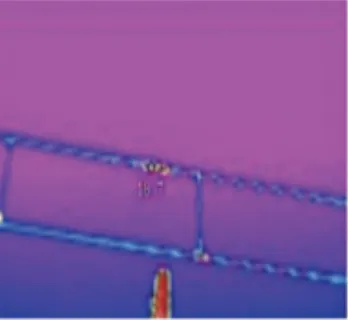

Monitoreo de la suspensión de la catenaria

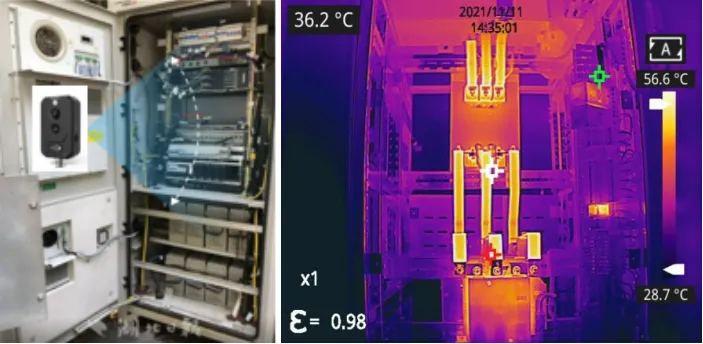

2. Monitoreo en tiempo real de equipos eléctricos en gabinetes de locomotoras eléctricas

1) Objetivos de monitoreo:

Partes críticas propensas a calentarse, como conexiones de cables y conexiones de barras conductoras.

2) Soluciones de monitoreo:

· Realizar monitoreo en tiempo real de la temperatura de todos los equipos eléctricos en el gabinete de control.

· Configuraciones diversificadas de medición de temperatura (punto, línea, polígono, etc.).

· Puertos de salida de alarma para realizar alarmas sonoras y visuales y funciones de enlace de extinción de incendios.

· Equipado con funciones como registro de datos, análisis de tendencias, diagnóstico de fallas e inspección diaria.

II. Aplicaciones de monitoreo de subestaciones de tracción

1. Solución: Monitoreo en línea las 24 horas del día, los 7 días de la semana

Adopta la implementación de múltiples modos y la monitorización diversificada para abordar problemas clave como la gran cantidad de equipos de subestación, los peligros potenciales y los puntos peligrosos. Logra la monitorización en tiempo real del estado de funcionamiento de los equipos eléctricos y la alerta temprana de fallas, supera las limitaciones de la monitorización óptica tradicional y realmente logra la monitorización en tiempo real las 24 horas del día, los 7 días de la semana, especialmente brindando un fuerte apoyo para el funcionamiento seguro de las subestaciones durante la noche.

1) Soluciones de implementación:

· Equipamiento de múltiples formas.

· Implementación ligera + implementación en red de la plataforma en la nube.

2) Soluciones de monitorización:

· Monitorización en tiempo real dual óptica dinámica: las 24 horas del día, los 7 días de la semana, en todas las condiciones meteorológicas.

· Monitorización diversificada de temperatura: contorno del equipo + punto, línea y marco.

· Alerta temprana automática de alta temperatura y enlace inteligente: captura de imágenes + grabación de video + enlace.

2. Solución - Inspección portátil a mano

La implementación en puntos fijos y la inspección a demanda proporcionan una herramienta de monitoreo infrarrojo para el monitoreo en tiempo real del estado del equipo de la subestación, la identificación de puntos anormales durante la depuración del equipo y la eliminación de defectos durante el mantenimiento del equipo.

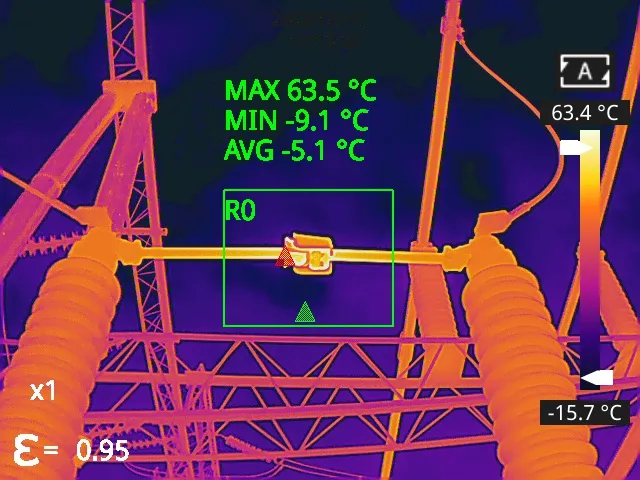

Interruptor de circuito

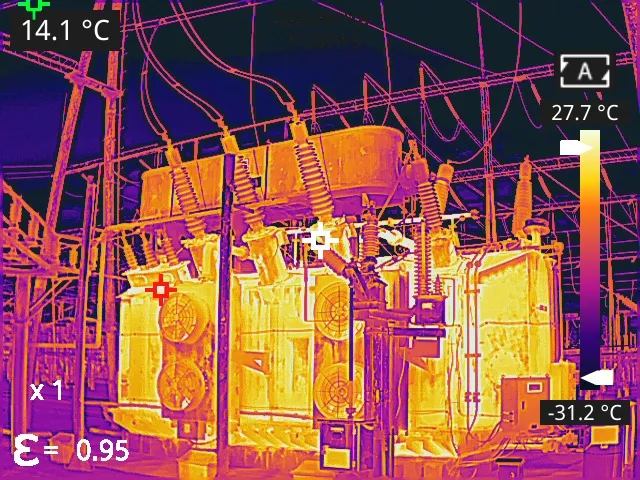

Transformador

Pararrayos

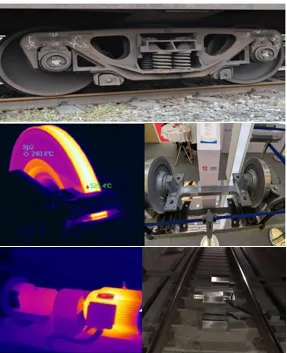

III. Aplicaciones de monitoreo para componentes clave de la vía (ejes, hubs de ruedas)

1. Análisis de demanda:

Con el aumento de la velocidad del tren, cuando los ejes del tren operan con sobrecarga, la fricción con las bridas de los ejes genera una gran cantidad de calor. En casos graves, el eje entero puede ponerse enrojecido. Si la temperatura del eje supera la temperatura ambiental en más de 40℃, el eje debe reemplazarse inmediatamente; de lo contrario, dañará la resistencia del rodamiento y el rendimiento de las pastillas de freno, lo que llevará a la rotura del eje, accidentes de derrumbe y pondrá en peligro la seguridad del transporte del tren.

2. Instalación de equipos:

Se instalan cámaras térmicas infrarrojas en ambos lados de la vía para realizar un seguimiento en tiempo real de la temperatura de las cajas de los ejes cuando los trenes pasan.

· Seguridad y fiabilidad: La medición de temperatura infrarroja se caracteriza por ser sin contacto, sin interrupción del funcionamiento, sin muestreo y sin desmontaje, sin afectar el funcionamiento normal de los trenes; el personal puede monitorear el estado de los equipos en tiempo real desde una distancia segura o desde la sala de monitoreo.

· Funcionamiento ininterrumpido: Medición de temperatura en línea en tiempo real las 24 horas del día, los 7 días de la semana, sin verse afectado por condiciones climáticas adversas como la noche, la lluvia y la niebla, lo que garantiza que no se pierdan condiciones anormales.

· Imágenes de alta tasa de fotogramas: 50 fotogramas por segundo, sin congelación, retraso o salto de la imagen.

· Alerta temprana y enlace automáticos: Se activa inmediatamente una alarma cuando se detectan temperaturas anormales, proporcionando al personal del tren la ubicación específica de la alarma y la información del estado del eje; admite modos de alarma multicanal (SMS, teléfono móvil, plataforma) para garantizar que la información de anomalías se notifique a las personas relevantes en el primer lugar.

· Evaluación del estado de salud: Evaluar la salud del eje en base a la distribución de temperatura, proporcionando soporte de datos para el mantenimiento.

IV. Aplicaciones de seguridad perimetral ferroviaria Aplicación de seguridad panorámica las 24 horas del día, los 7 días de la semana

Adoptar equipos de múltiples formas y fusión óptica dual para lograr la cobertura de toda la escena y el control de áreas clave del entorno circundante de la vía férrea. Asegurar que se detecten de inmediato problemas como intrusiones no autorizadas, detección de incendios y seguridad del entorno perimetral, lo que permite la supervisión inteligente del área y reduce el costo laboral de las inspecciones manuales.

Monitoreo de seguridad de áreas clave

· Detección inteligente y alerta temprana proactiva: Intrusión por línea de tránsito, intrusión en áreas, alarma por alta temperatura, detección de puntos de fuego, detección de fumadores, captura de rostros, etc.

· Enlace de alarma: Puertos de salida de alarma para realizar enlace con alarmas sonoras y luminosas en el lugar y equipos de extinción de incendios.

· Rastreo de incidentes: Registrar y capturar instantáneamente imágenes de alarma, y guardar automáticamente archivos de video antes y después de la alarma para permitir el rastreo de video.

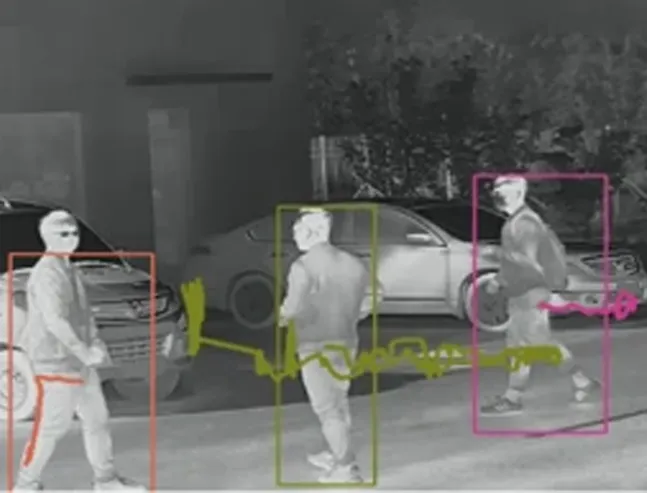

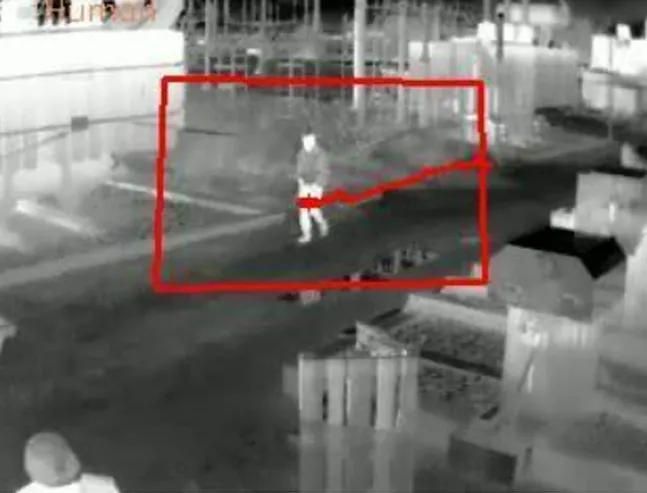

Seguimiento y monitoreo de intrusiones

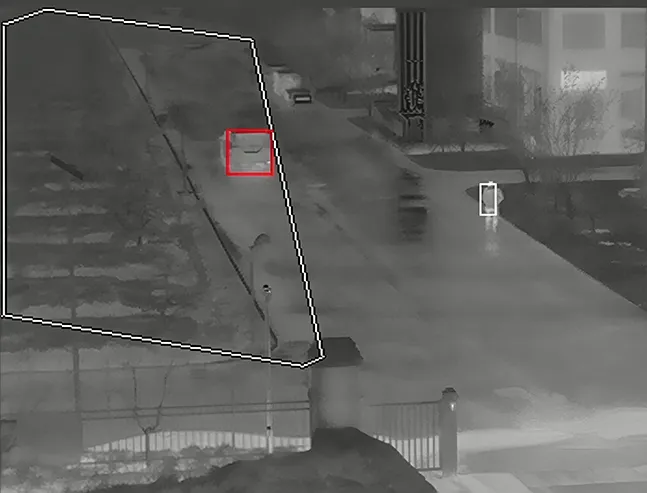

Intrusión en área

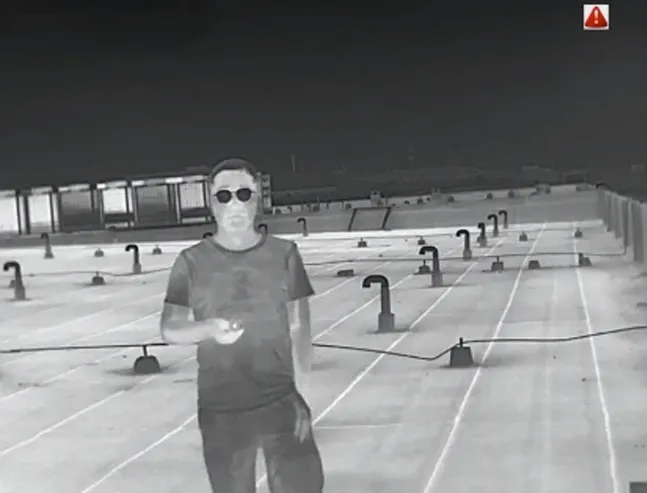

Detección de fumadores

Análisis de comportamiento de personal

V. Recomendación de productos Raythink

FC125T Cámara de torre de doble espectro

FC465T Cámara linterna de doble espectro

PD464T Cámara domo rápido de doble espectro

AT31 Cámara térmica de enfoque motorizado

TN220 Cámara cúbica termográfica

RT630 Cámara térmica experta
