Unterstation Überwachung und Inspektion mit Infrarot-Berührungsloser Temperaturmessung

Unterstationen spielen eine entscheidende Rolle bei der Spannungswandlung, der regionalen Stromversorgung und der Fehlerschutz. Sie fungieren als das Betriebszentrum, das die Stabilität des gesamten Stromnetzes gewährleistet. Elektrische Störungen treten selten ohne Vorwarnung auf; sie entwickeln sich normalerweise allmählich. In den frühen Stadien der Verschlechterung zeigt die Ausrüstung oft anomale Wärmeentwicklung - der direkteste physische Indikator für einen bevorstehenden Ausfall. Wenn diese lokalisierten Heiße Stellen nicht erkannt werden, können die Folgen von einer verminderten Leistung und unplanmäßigen Ausfällen bis hin zu schweren Ausrüstungsschäden oder Sicherheitsincidents reichen, was unermessliche Risiken für das Netzbetrieb und die Wartungsverwaltung darstellt.

Allerdings stoßen traditionelle manuelle Inspektionsmethoden in Hochspannungs-Unterstationen mit dicht gepackter Ausrüstung auf klare Grenzen - einschließlich geringer Effizienz, begrenzter Abdeckung und unzureichender Fähigkeit, frühzeitige thermische Defekte zu erkennen. Vor diesem Hintergrund hat die Infrarot-Thermografie - die Echtzeitüberwachung und visuelle Analyse durch berührungslose Temperaturmessung ermöglicht - sich als ein wesentliches Werkzeug für die Zustandsüberwachung der Unterstationseinrichtungen etabliert. Indem Temperaturänderungen während des Betriebs der Ausrüstung im Voraus erkannt werden, verschiebt sich die Wartung der Unterstationen von reaktiven Reparaturen hin zu proaktivem Prävention, was eine solide technische Unterstützung für den sicheren und stabilen Netzbetrieb bietet.

1. Prinzipien und diagnostischer Wert der Infrarot-Thermografie für die berührungslose Temperaturmessung

Jedes Objekt oberhalb des absoluten Nullpunkts emittiert kontinuierlich Infrarotstrahlung, und die Intensität dieser Strahlung hängt eng mit der Oberflächentemperatur des Objekts zusammen. Unter Ausnutzung dieser physikalischen Eigenschaft ermöglicht die Infrarot-Thermografie-Technologie es den Betreibern, Oberflächentemperaturdaten zu erhalten, ohne die Ausrüstung zu berühren oder den Betrieb zu unterbrechen, und bietet eine visuelle Darstellung ihres Betriebszustands.

In Substationenanwendungen geht diese berührungslose Temperaturmessung über Einzelpunktmessungen hinaus und zeigt Wärmekarten, die die Temperaturverteilung der gesamten Anlage und kritischer Komponenten darstellen. Durch den Vergleich von Wärmedaten zu verschiedenen Betriebszeiten und Betriebsbedingungen können die Mitarbeiter schnell heiße Stellen lokalisieren, Temperaturtrends überwachen und frühzeitig Anzeichen von anormaler Erwärmung erkennen. Diese Detektionsmethode, die auf der Analyse der Temperaturverteilung und des Temperaturtrends basiert, verwandelt die Temperaturmessung von einem bloßen Störungssuchtool in eine wichtige technische Grundlage für die Zustandsüberwachung und die vorbeugende Wartung von Substationseinrichtungen.

2. Anwendungen der berührungslosen Infrarot-Temperaturmessung bei der Inspektion und Wartung von Substationen

1) Transformatoren

Transformatoren sind die am kritischstenen Geräte in Substationen und tragen die schwerste Betriebslast. Ihr Betriebszustand beeinflusst direkt die Betriebssicherheit der Substation und die Zuverlässigkeit der Stromversorgung. Daher ist die Infrarot-Temperaturmessung von Transformatoren ein wichtiger Schwerpunkt bei den routinemäßigen Substation-Inspektionen.

Bei der tatsächlichen Betriebsweise treten thermische Defekte in Transformatoren oft in Bereichen wie Hoch-, Mittel- und Niederspannungsdurchführungen, lokalen Abschnitten des Tanks und Ölvorratsbehältern auf. Infrarot-Thermografiegeräte erfassen die Oberflächentemperaturverteilung von Geräten auf berührungslose Weise. Sie ermöglichen die rechtzeitige Erkennung versteckter Heißstellen während des Live-Betriebs des Geräts und bieten zuverlässige Unterstützung für die frühzeitige Gefahrenerkennung und die Bewertung des Betriebszustands von Transformatoren.

2) Blitzableiter

Blitzableiter unterdrücken hauptsächlich Blitzstoßüberspannungen und Schaltüberspannungen und dienen als kritische Schutzgeräte zur Gewährleistung des sicheren Betriebs der elektrischen Ausrüstung in Substationen. Störungen an Blitzableitern sind oft mit der Installationsqualität, den Bauverfahren und der langfristigen Betriebsumgebung verbunden. Häufige Probleme sind Feuchtigkeitseintritt, Leistungseinbußen und Alterung der internen Widerstände.

Wenn die Varistoren in einem Blitzableiter feucht werden oder ihre Leistung nachlässt, erhöht sich der durch sie fließende Widerstandsstrom. Dies kann zu ungewöhnlichen Temperaturerhöhungen im Blitzableiterkörper führen, was die Alterung der Varistoren weiter beschleunigt und möglicherweise Teilentladungen auslöst. Durch die berührungslose Temperaturmessung mit Infrarot-Thermografen können Inspektoren frühzeitig ungewöhnliche Oberflächentemperaturen von Überspannungsableitern erkennen, was eine rechtzeitige Wartung oder Ersetzung ermöglicht und effektiv verhindert, dass potenzielle Gefahren weiter verschlimmern.

3) Leistungsschalter

Leistungsschalter spielen in Substationen eine entscheidende Rolle. Sie steuern und schützen elektrische Geräte, indem sie Last- und Kurzschlussströme unterbrechen und so den sicheren und stabilen Betrieb von Stromversorgungssystemen gewährleisten.

Häufige Überhitzungsdefekte bei Leistungsschaltern stammen hauptsächlich von starkem Kontaktalterung, internem Kontaktausfall und Feuchtigkeitseintritt in Isolierporzellanhülsen. Die berührungslose Temperaturmessung basierend auf Infrarot-Thermografen ermöglicht eine schnelle Inspektion kritischer Leistungsschalterkomponenten, um schnell heiße Stellen und anormale Temperaturanstiege zu identifizieren und so Schäden an Geräten oder Betriebsstörungen aufgrund von Überhitzung der Komponenten zu vermeiden.

4) Schwenkschalter

Schwenkschalter dienen in Substationen hauptsächlich der elektrischen Isolierung, und ihre Betriebszuverlässigkeit ist für die Wartung von Geräten und die Systemssicherheit von entscheidender Bedeutung. Über die Zeit neigen die Kontakte und Verbinder von Schwenkschaltern zur Alterung und Oxidation, was den Kontaktwiderstand erhöht und zu anormaler Erwärmung führt.

Die Verwendung von Infrarot-Thermografiekameras zur berührungslosen Temperaturmessung ermöglicht die klare Visualisierung der Temperaturverteilung an Trennschalterkontakten und Anschlussstellen ohne Stromausfall. Dadurch kann die Defektstelle und die Schwere des Defekts genau beurteilt werden. Sobald anomale Temperaturerhöhungen erkannt werden, können die Wartungspersonal umgehend gezielte Korrekturmaßnahmen ergreifen, was latent Gefahren effektiv daran hindert, zu Unfällen zu werden, und gleichzeitig die manuelle Inspektionsarbeit und die Betriebsrisiken erheblich reduziert.

3. Vorteile von Thermografiekameras bei der Überwachung und Inspektion von Substationen

1) Berührungslose Temperaturmessung gewährleistet die Personensicherheit bei Inspektionen

Thermografiekameras ermöglichen die sichere Inspektion von Substationen ohne Stromausfall, indem sie die Oberflächentemperaturdaten der Geräte aus der Ferne erfassen. Dies verringert die Sicherheitsrisiken für das Wartungspersonal, das in Hochspannungsumgebungen arbeitet, und gewährleistet gleichzeitig einen kontinuierlichen und stabilen Betrieb der Geräte, was die Sicherheit und Zuverlässigkeit der Inspektionsarbeit verbessert.

2) Visualisierte Temperaturkarte zur schnellen Anomalieerkennung

Thermografiekameras wandeln unsichtbare Temperaturunterschiede in intuitive Wärmebilder um und zeigen deutlich die Temperaturverteilung über die gesamte Ausrüstung und kritische Komponenten. Im Gegensatz zur traditionellen punktbasierten Temperaturmessung geben Thermalkameras den Betriebszustand der Ausrüstung in einer umfassenden "flächigen" Ansicht wieder. Durch den Vergleich von Wärmebildern können Wartungspersonal schnell lokalisierte Hotspots und Bereiche mit anomaler Temperaturerhöhung identifizieren und die Defektorte und -bereiche genau bestimmen, was objektive Beweise für die anschließenden Reparaturen und Eingriffe liefert.

3) Früherkennung und Warnung durch vorausschauende Fehlererkennung

Ausrüstungsausfälle werden oft von subtilen Temperaturanomalien vorausgegangen, die in den Anfangsstufen unbemerkt bleiben können. Infrarot-Thermografie erfasst kontinuierlich die Temperaturverteilung und -trends während des Betriebs der Ausrüstung, wodurch Wartungspersonal potenzielle Gefahren frühzeitig erkennen kann. Durch die Analyse von Temperaturdaten über verschiedene Zeiträume und Betriebsbedingungen identifiziert es die tendenziellen Merkmale anomaler Temperaturerhöhungen. Dies verschiebt den Fokus von "Reaktion nach dem Ereignis" auf "Frühwarnung", wodurch die Wahrscheinlichkeit von plötzlichen Ausfällen und Unfällen effektiv verringert wird.

4) Verbesserte InspektionsEffizienz zur Unterstützung der präzisen Betriebsverwaltung

In großen Substationen mit zahlreichen dicht verteilten Geräten haben manuelle Inspektionen mit Häufigkeit und Abdeckung Schwierigkeiten. Infrarot-Thermografie ermöglicht ein schnelles Scannen und gleichzeitige Detektion mehrerer Geräte, sodass mehrere kritische Anlagen und Schlüsselbereiche in kurzer Zeit inspiziert werden können. Darüber hinaus werden die Ergebnisse der Infrarot-Temperaturmessung sowohl in Bild- als auch in Datenform gespeichert, was die anschließende Analyse, den Vergleich und die Archivierung erleichtert. Dies unterstützt die Zustandsbewertung, die Wartungsplanung und die betrieblichen Entscheidungen und hilft den Substationen, von einer auf Erfahrung basierenden zu einer datengesteuerten Verwaltung überzugehen.

4. Best Practices für die Verwendung von Thermografiekameras in Substationen

1) Überwachen Sie die Betriebszustände der Geräte

Infrarotinspektionen sollten durchgeführt werden, wenn die Gerätelast relativ stabil ist. Lastschwankungen, Start- und Stoppzustände sowie kurzzeitige Überlastungen können alle die Temperaturverteilungen beeinflussen. Die Ergebnisse sollten in Verbindung mit der Betriebsdauer, der Laststufe und historischen Daten interpretiert werden, um Fehlurteile aufgrund vorübergehender Zustände zu vermeiden.

2) Stellen Sie die Oberflächenemissionswerte angemessen ein

Verschiedene Ausrüstungsmaterialien und Oberflächenbedingungen emittieren Infrarotstrahlung unterschiedlich. Falsche Emissionswerteinstellungen beeinträchtigen direkt die Genauigkeit der Infrarottemperaturmessung. In der Praxis sollten die Parameter basierend auf den Materialeigenschaften des Zielobjekts konfiguriert werden. Bei Bedarf können empirische Kalibrierungen oder Vergleichsmessungen dazu beitragen, die Zuverlässigkeit der Ergebnisse zu verbessern.

3) Vermeiden Sie Umgebungsstörungen bei den Messergebnissen

Direkte Sonneneinstrahlung, nahegelegene Hochtemperaturausrüstung und Wärmereflexionen von hellen Metalloberflächen können alle die Infrarottemperaturmesswerte verfälschen. Bei Substationsprüfungen integrieren Sie die sichtbare Lichtbildgebung mit der Analyse der lokalen Umgebung, um zu verhindern, dass die Umgebungswärmereflexion als von der Ausrüstung erzeugte Wärmeemission fehlinterpretiert wird.

4) Konzentrieren Sie sich auf relative Temperaturunterschiede anstatt auf isolierte Werte

Bei der Inspektion von Substationseinrichtungen ist es oft von größerer Bedeutung, die Temperaturen zwischen identischen Einrichtungen, die unter identischen Bedingungen betrieben werden, zu vergleichen, als die absoluten Temperaturwerte. Kreuzvergleiche und Trendanalysen erweisen sich als effektiver bei der Erkennung potenzieller Anomalien und verbessern somit die Genauigkeit der Infrarotdetektion bei der Zustandsbewertung.

5) Standardisieren Sie die Dokumentation und Datenspeicherung

Die Ergebnisse der Infrarotinspektion sollten systematisch in Formaten wie Wärmebildern, sichtbaren Lichtbildern und Temperaturdaten aufgezeichnet und archiviert werden. Dies erleichtert nachfolgende Wiederholungsinspektionen, Trendanalysen und die Verfolgung von Gefahren. Die kontinuierliche Akkumulation von Inspektionsdaten hilft, Temperaturstandards für die Einrichtungen festzulegen und bietet Datenunterstützung für die vorbeugende Wartung und die präzise Betriebsführung von Substationen.

5. Empfohlene Raythink Wärmebildlösungen

1) Feste Online-Überwachung von Substationen 【

Für kritische Ausrüstung und Schlüsselbereiche in Substationen bietet Raythink feste Wärmebildsysteme an, wie z. B. Dual-Spektrum-PTZ-Kameras und Domkameras, die für eine rund um die Uhr ununterbrochene Zustandsüberwachung eingesetzt werden können. Diese Systeme erfassen gleichzeitig sichtbare Lichtbilder und Infrarot-Wärmebilder und übertragen die Daten in Echtzeit an die Überwachungsplattform, sodass das Wartungspersonal den Betriebszustand der Ausrüstung und Temperaturänderungen aus der Ferne überprüfen kann.

Über die Temperaturüberwachung hinaus ermöglichen intelligente Analysefunktionen wie Trip-Wire-Erkennung und Zonenintrusionserkennung proaktive Sicherheitsrisiko-Warnungen und etablieren ein integriertes intelligentes Schutzsystem, das "Zustandsbewusstsein, Risikowarnung und Fernsteuerung" kombiniert.

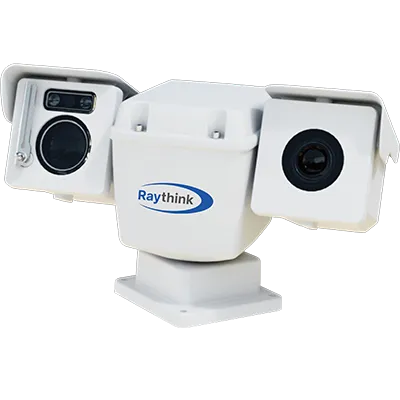

PC264T1 Dual-Spektrum-PTZ-Kamera

PD464T Dual-Spektrum-Speed-Domkamera

2) Tragbare Handheld-Substationsprüfung

Bei routinemäßigen Inspektionen oder bei der On-Site-Verifizierung nach Anomaliewarnungen von Online-Überwachungssystemen können die Wartungstechniker Handheld-Wärmekameras verwenden, um kritische Komponenten wie Transformatorendurchführungen, Schalterkontakte und Verbindungspunkte schnell zu scannen. Dies ermöglicht die genaue Lokalisierung von abnormalen Heißen Punkten und hilft bei der Bestimmung der Art und Schwere der Defekte.

Handheld-Thermalkameras erfordern keine komplexe Einrichtung – sie sind sofort nach dem Einschalten einsatzbereit und erfüllen die Anforderungen an die Prüfung von mehreren Punkten und mehreren Geräten. Indem sie feste Online-Überwachungssysteme ergänzen, reduzieren sie effektiv die Zeit für die Fehlerbehebung, verbessern die Effizienz der Reaktion vor Ort und bieten eine solide technische Unterstützung für den sicheren und stabilen Betrieb von Substationen.

RM620 Handheld Thermal Camera

RT630 Expert Thermal Camera

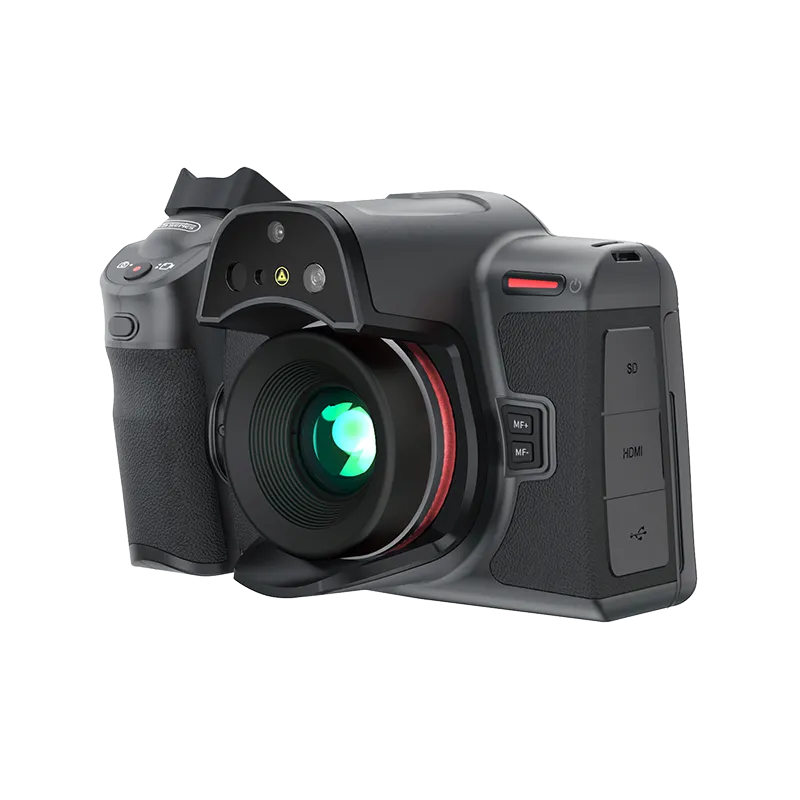

RS600 Flagship Thermal Camera

6. Schlussfolgerung

Bei den Operationen von Substationen verbessert die Anwendung von Thermalkameras, die auf berührungsloser Temperaturmessung basieren, nicht nur die Sicherheit und Effizienz der Inspektion, sondern bietet auch zuverlässigere technische Mittel für die Überwachung des Gerätezustands und die vorbeugende Wartung, was eine solide Grundlage für den langfristigen sicheren und stabilen Betrieb des Stromnetzes legt. Wenn Sie mehr über maßgeschneiderte Einsatzstrategien von Thermalkameras in Substationen erfahren oder maßgeschneiderte Inspektionslösungen, die besser an die tatsächlichen Betriebsbedingungen angepasst sind, diskutieren möchten, kontaktieren Sie bitte Raythink für eine persönliche professionelle Beratung.
