SWIR vs MWIR vs LWIR Thermalkameras

In zivilen Anwendungen wie industrieller Inspektion, Sicherheitsüberwachung und Umweltüberwachung sind Infrarot-Thermalkameras aufgrund ihrer Wahrnehmungsfähigkeiten, die sichtbares Licht übertreffen, zu Kernausrüstung geworden. Unter ihnen haben die Kurzwellen-Infrarot- (SWIR), Mittelwellen-Infrarot- (MWIR) und Langwellen-Infrarot- (LWIR) Technologien - jede mit eigenen Wellenlängenmerkmalen - einzigartige Anwendungsszenarien entwickelt. Dieser Artikel wird die technischen Prinzipien, Kernmerkmale und zivilen Umsetzungsszenarien dieser drei Technologien gründlich untersuchen, wobei besonderer Schwerpunkt auf den umfangreichen Anwendungswert von Langwellen-Infrarot-Thermalkameras gelegt wird. Ziel ist es, die Ausrüstungsauswahl in verschiedenen Branchen zu beraten.

1. Definition und Bereich der drei Kern-Infrarot-Bänder

Infrarotstrahlung bezieht sich auf elektromagnetische Wellen mit Wellenlängen zwischen 0,75 und 1000 μm. Die Thermografie-Technologie wählt typischerweise drei atmosphärische Fenster mit hoher atmosphärischer Transparenz als Kernbetriebsbänder aus, um Bereiche starker Absorption durch Moleküle wie Wasserdampf und Kohlendioxid in der Atmosphäre zu vermeiden und eine stabile Abbildungsleistung zu gewährleisten.

Die Wellenlängenbereiche der drei Kernbänder sind klar definiert:

· Kurzwellen-Infrarot (SWIR): 1–2,5 μm, ein Übergangsbereich zwischen sichtbarem Licht und Mittelwellen-Infrarot.

· Mittelwellen-Infrarot (MWIR): 3–5 μm, das von thermischer Strahlung dominierte Band.

· Langwellen-Infrarot (LWIR): Wellenlängen von 8–14 μm, das primäre Band für die thermische Strahlung von Objekten bei Umgebungstemperaturen und das am weitesten verbreitete Band in zivilen Wärmebildanwendungen.

Obwohl diese Bandaufteilungen nicht absolut sind – Produkte verschiedener Hersteller können leichte Abweichungen aufweisen – zentrieren sich die Kernbereiche immer um die atmosphärischen Transmissionsfenster. Dies gewährleistet eine effiziente Erfassung von Zielinformationen auch in komplexen Umgebungen.

2. SWIR-Wärmebildkamera: Hochauflösende Bildgebungstechnologie, die auf reflektiertem Licht basiert

1) Abbildungsprinzip und Kernmerkmale

Das Abbildungsprinzip von Kurzwellen-Infrarot-Kameras ist dem von gewöhnlichen sichtbaren Lichtkameras ähnlicher. Ihre Kernfunktion besteht darin, Infrarotlicht zu erfassen, das von Zielen reflektiert wird, und nicht die eigene thermische Strahlung der Objekte. Kurzwellen-Infrarot-Kameras müssen auf externe Lichtquellen angewiesen sein – wie z. B. Infrarotlicht, das von der Sonne, vom Mondlicht, vom Sternenlicht oder von aktiven Beleuchtungseinrichtungen emittiert wird, das nach der Reflexion am Ziel ein Bild bildet.

Wichtige Merkmale umfassen:

· Hochauflösende Abbildung mit ausgezeichneter Detailwiedergabe, die ein visuelles Erlebnis bietet, das mit sichtbarem Licht vergleichbar ist.

· Fähigkeit, bestimmte Materialien wie Siliziumwafer, Glas, Rauch und Dunst zu durchdringen, was es ideal für zerstörungsfreie Prüfungen in komplexen Umgebungen macht.

· Die Kernsensoren nutzen hauptsächlich Indium-Gallium-Arsenid (InGaAs)-Material, das schnelle Ansprechzeiten und einen stabilen Betrieb bei Raumtemperatur bietet.

2) Typische Anwendungen

· Industrieprüfung: Defekterkennung in Halbleiterwafern, Qualitätskontrolle von Solarzellen und Prüfung von Lötstellen auf elektronischen Leiterplatten – indem man seine Fähigkeit nutzt, Siliziummaterialien für zerstörungsfreie Prüfungen zu durchdringen.

· Agrar- und Lebensmittelprüfung: Identifizierung von schimmeligem Getreide und Erkennung von inneren Beschädigungen an Früchten – indem man Unterschiede in der Materialzusammensetzung durch kurzwellige Infrarotspektraleigenschaften unterscheidet.

3. MWIR-Thermalkamera: Thermische Strahlungsbildgebungstechnologie, die auf Hochtemperaturziele abzielt

1) Abbildungsprinzip und Kernmerkmale

Mittelwellige Infrarotkameras erfassen in erster Linie die inhärente thermische Strahlung eines Objekts und zeigen eine erhöhte Empfindlichkeit gegenüber den thermischen Emissionen von Hochtemperaturobjekten. Nach dem Planckschen Gesetz ist das Strahlungsmaximum von Hochtemperaturobjekten im Mittelwelligen Infrarotbereich konzentriert. Daher können MWIR-Kameras, die in diesem Bereich arbeiten, effizient thermische Signale von Hochtemperaturzielen erfassen, mit hoher Signalintensität und starker Störungsfestigkeit.

Ihre Kernmerkmale umfassen:

· Keine externe Lichtquelle erforderlich; die Abbildung basiert ausschließlich auf der eigenen thermischen Strahlung des Ziels, was einen Betrieb in völliger Dunkelheit ermöglicht.

· Empfindlich gegenüber Temperaturänderungen, in der Lage, subtile Temperaturunterschiede zu erfassen, geeignet für die genaue Identifizierung von Hochtemperaturzielen.

· Gute atmosphärische Transmission, geeignet für Mittel- bis Langstrecken-Detektion, mit weniger Störung durch Wasserdampf und Aerosole im Vergleich zum Langwelligen Infrarot.

2) Typische Anwendungen

· Fernüberwachung von Hochtemperaturzielen: Temperaturüberwachung von Industrieöfen und Kesseln; Ferninspektion von Hochtemperaturausrüstung in der Energiewirtschaft, um Personal vor Hochtemperaturrisiken zu schützen.

· Umweltüberwachung: Überwachung von vulkanischer Aktivität und Frühwarnsysteme für Waldbrände erfassen Signale von Hochtemperaturwärmequellen und liefern Datenstützung für die Prävention und Minderung von Naturkatastrophen.

· Gasleckerkennung: In der Öl- und Gasindustrie wird es zur Detektion von Kohlenwasserstoffgaslecks wie Methan und Propan eingesetzt. Durch die Absorptionseigenschaften des Gases im Mittelwelligen Infrarot-Spektrum wird eine klare Abbildung erreicht, um die Sicherheit der industriellen Produktion zu gewährleisten.

3) Raythink verwandte Produkte

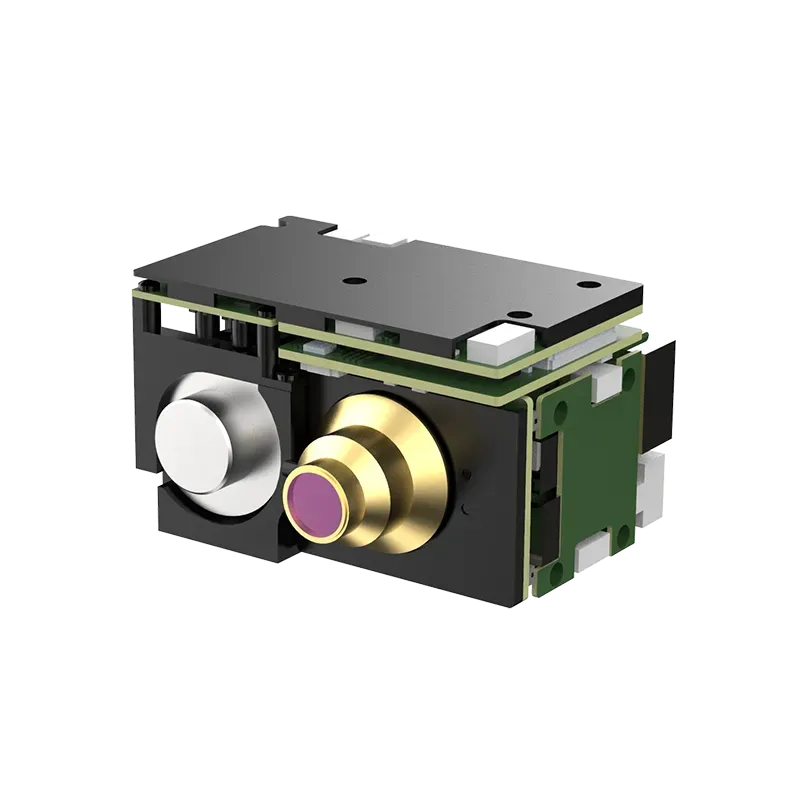

Photon M615L Mittelwelliges gekühltes Infrarotmodul

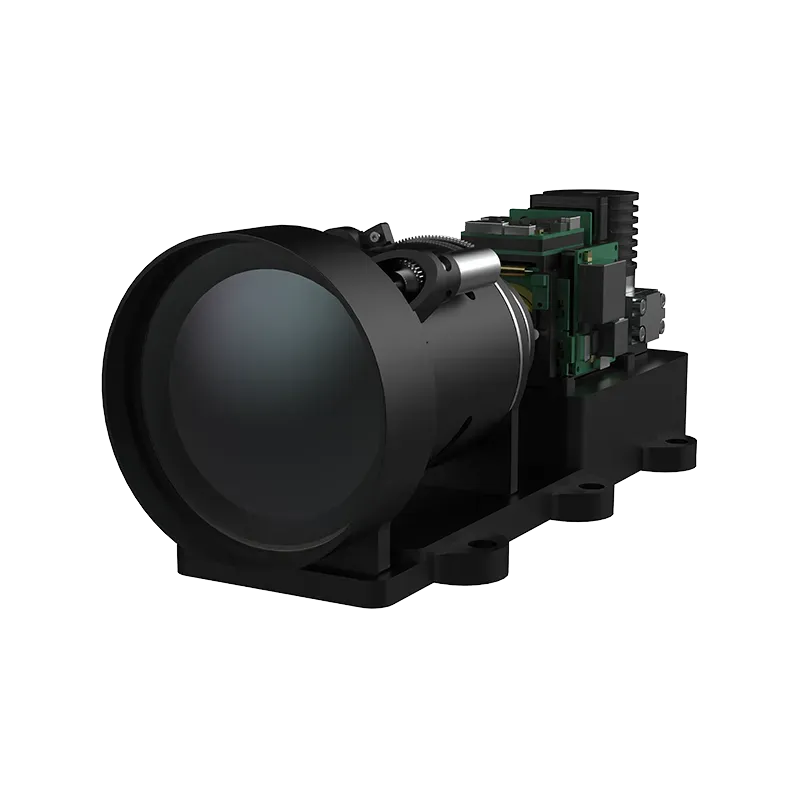

Photon M615S Mittelwelliges gekühltes Infrarotmodul

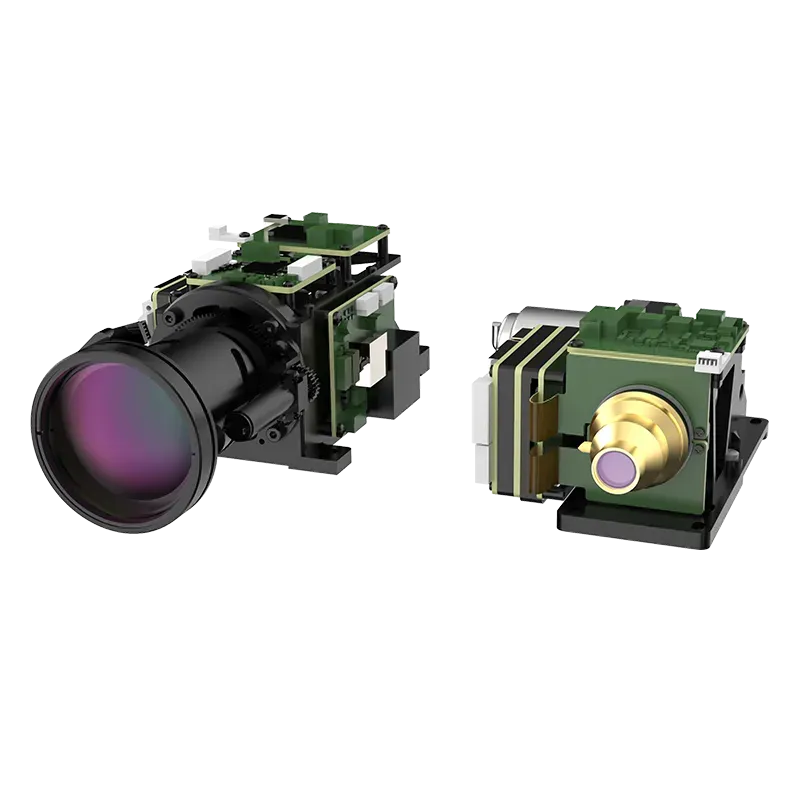

Photon H615 Mittelwelliges HOT-gekühltes Infrarotmodul

4. LWIR-Thermalkamera: Allzweck-Technologie für die Wärmebildgebung in Umgebungs-Temperatur-Szenarien

Der Kernvorteil der Langwellen-Infrarotkamera liegt in ihrer präzisen Erfassung von Wärmestrahlungssignalen von Objekten bei Umgebungstemperaturen (-20°C bis 150°C). Gemäß des Wienschen Verschiebungsgesetzes liegen die Maxima der Wärmestrahlung von Objekten bei Umgebungstemperatur – wie Menschen, Gebäuden und Maschinen – genau im Langwellen-Infrarotbereich von 8–14μm, was diese Technologie ideal für die Wahrnehmung der Welt bei Umgebungstemperatur macht.

1) Abbildungsprinzip und Kernmerkmale

Langwellen-IR-Kameras erzeugen Bilder, indem sie die von den Objekten selbst emittierte Wärmestrahlung erfassen und benötigen keine externe Lichtquelle. Sie funktionieren zuverlässig auch in völliger Dunkelheit, dichter Rauch, starker Nebel und anderen anspruchsvollen Umgebungen. Wichtige Merkmale sind:

· Hochsensitivität für Objekte bei Umgebungstemperatur: Außergewöhnliche Fähigkeit, Wärmestrahlung von Zielen wie menschlichen Körpern (36–37°C), Gebäuden (Raumtemperatur) und industrieller Ausrüstung (bei Umgebungstemperatur betrieben) zu erfassen.

· Starke Umweltadaptierbarkeit: Das langwellige Infrarotband wird nur minimal von atmosphärischer Streuung beeinflusst, was es ermöglicht, durch dichter Rauch, Nebel, Staub und andere Hindernisse zu dringen, wodurch es für Operationen unter komplexen meteorologischen Bedingungen geeignet ist.

· Reife Technologie und kostengünstig: Unter Verwendung von ungekühlten Detektoren wie Vanadiumoxid (VOx) und amorphem Silizium (a-Si) zeichnet sich die Ausrüstung durch eine kompakte Größe und einen geringen Stromverbrauch aus und eignet sich für verschiedene Montagekonfigurationen, einschließlich Handheld, fest montiert und fahrzeugmontiert.

· Stabile Abbildung ohne Störungen: Unbeeinträchtigt durch starkes Sonnenlicht, Reflektionen oder andere Umgebungslichtquellen, liefert es tag und Nacht eine konstante Abbildungsleistung für den Betrieb rund um die Uhr.

2) Typische Anwendungen

Gebäudediagnose: Verbesserung der Energieeffizienz und Sicherheit

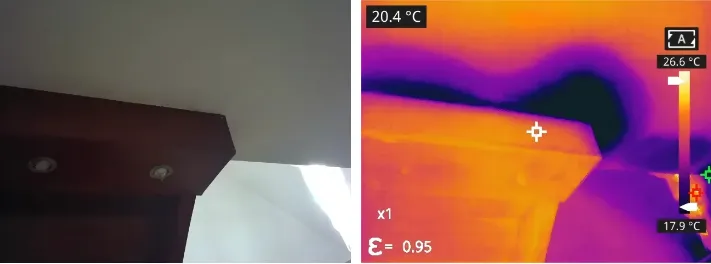

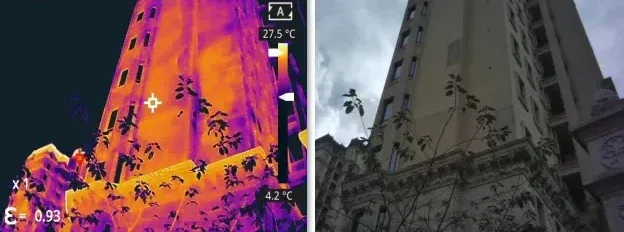

· Prüfung der Isolationsschicht: Findet schnell beschädigte, hohle oder losgelöste Bereiche in den Wand- und Dachisolationsschichten, um Energieverschwendung zu vermeiden und eine Grundlage für energiesparende Sanierungen zu schaffen.

· Elektrische Sicherheit: Erkennt anomales Erhitzen in Gebäudekreisen, Schaltern und Verteilerkästen und gibt Frühwarnungen für Kurzschlüsse, Überlastungen und andere Gefahren, um Brände zu verhindern.

· Dichtheitsprüfung: Identifiziert versteckte Lecks in Dächern und Wänden, indem es durch die unterschiedliche Wärmeleitfähigkeit von Feuchtigkeit im Vergleich zu den umgebenden Materialien klare Wärmebilder aufnimmt, wodurch die Reparaturkosten gesenkt werden.

Industrielle vorausschauende Wartung: Reduzierung der Ausfallraten von Anlagen

· Prüfung von mechanischen Komponenten: Wärmeerkennung in rotierenden Maschinen wie Motoren, Lagern und Getrieben, um Probleme wie unzureichende Schmierung und Verschleiß zu identifizieren und so die Lebensdauer der Ausrüstung zu verlängern.

· Metallurgische und chemische Industrie: Überwachung der Temperaturverteilung in Rohrleitungen und Behältern, um Sicherheitsincidents durch örtliche Überhitzung zu verhindern und die kontinuierliche Produktion sicherzustellen.

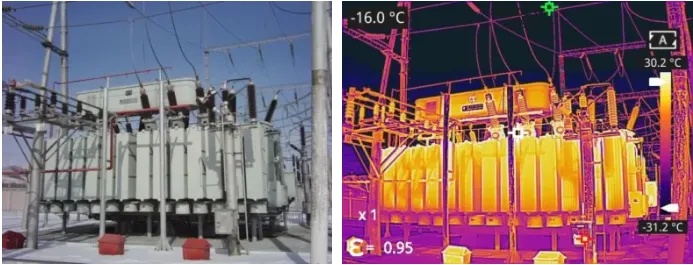

· Elektrische Ausrüstungsinspektion: Temperaturüberwachung elektrischer Komponenten wie Transformatoren, Schaltanlagen und Kabelverbindungen, um Probleme wie schlechte Kontaktierung oder Überlastung umgehend zu erkennen und das Ausbrennen der Ausrüstung zu verhindern.

Feuerrettung: Schutz von Leben

· Feuerortbestimmung: Durchdringt dichten Rauch, um die Brandquellen und Ausbreitungsrichtungen zu identifizieren und es Feuerwehrleuten zu ermöglichen, wissenschaftliche Löschstrategien zu entwickeln.

· Suche und Rettung von eingeschlossenen Personen: Erfasst menschliche Wärmestrahlungssignale, um schnell eingeschlossene Personen in rauchgefüllten Umgebungen zu lokalisieren und so die Rettungseffizienz zu erhöhen.

· Nachkatastrophen-Gefahrenprüfung: Nach der Brandbekämpfung erkennt es versteckte heiße Stellen in Wänden und Trümmern, um die Gefahr eines Wiederentzündens zu verhindern.

Sicherheitsüberwachung und Automobil-ADAS: Erweiterung der Wahrnehmungsgrenzen

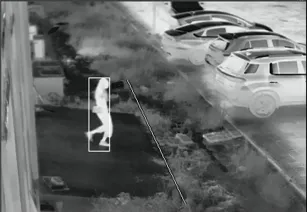

· Sicherheitsüberwachung: Ermöglicht die Überwachung ohne Licht bei Nacht und unter widrigen Wetterbedingungen und identifiziert präzise Eindringlinge und abnormale bewegliche Ziele. Eignet sich für den Sicherheitsschutz auf Schulgeländen, Umgebungsbereichen und kritischen Anlagen.

· Automobil-ADAS: Als Kernsensor für Fahrerassistenzsysteme in autonom fahrenden Fahrzeugen erkennen Langwellen-Infrarot-Thermalkameras Ziele wie Fußgänger, nicht-motorisierte Fahrzeuge und Hindernisse. Sie liefern eine stabile Erkennung auch unter starkem Blendlicht oder bei Regen/Nebel, was die Fahrzeugsicherheit erhöht.

3) Raythink verwandte Produkte

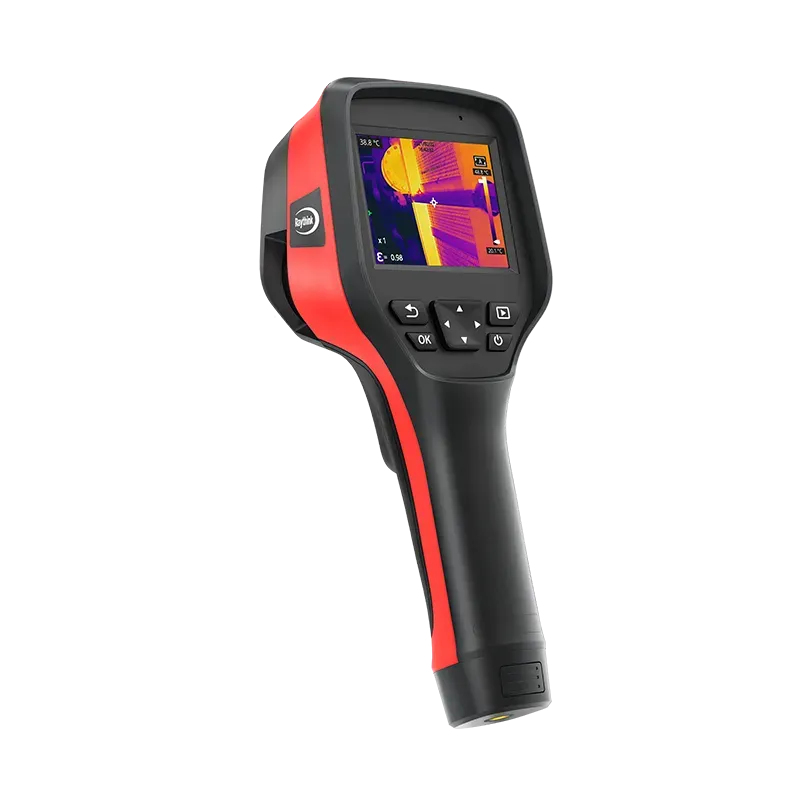

Handheld-Thermografiekamera

Fest montierte Thermografiekamera

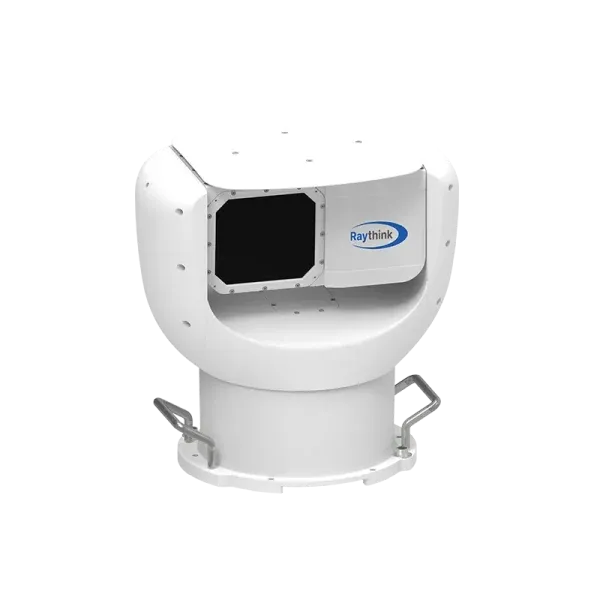

Infrarot-Panoramakamera

5. Vergleich der drei wichtigsten Bandbreitentechnologien und Auswahlempfehlungen

Für die meisten zivilen Anwendungen sind langwellige Infrarot-Thermalkameras die bevorzugte Lösung aufgrund ihrer Kompatibilität mit der Umgebungstemperatur, ihres ganzjährigen Betriebs und ihrer Kosteneffizienz. Mittelwelliges Infrarot ist die bessere Wahl für die Detektion von Hochtemperaturzielen oder für Mittel- bis Langstreckendetektion. Kurzwelliges Infrarot ist hingegen ideal für Szenarien, die eine hochauflösende Abbildung oder das Durchdringen bestimmter Materialien erfordern.

Als professioneller Hersteller von Infrarot-Thermalkameras hat Raythink Produkte auf den Markt gebracht, die das SWIR-, MWIR- und LWIR-Band abdecken, darunter Handheld-Thermalkameras, feste Thermalkameras und Panoramakameras. Diese Lösungen befriedigen die maßgeschneiderten Bedürfnisse mehrerer Branchen wie Industrie, Sicherheit, Feuerwehr und Bauwesen. Für die spezifische Produktauswahl oder technische Lösungen kontaktieren Sie bitte das professionelle Team von Raythink für weitere Details.
